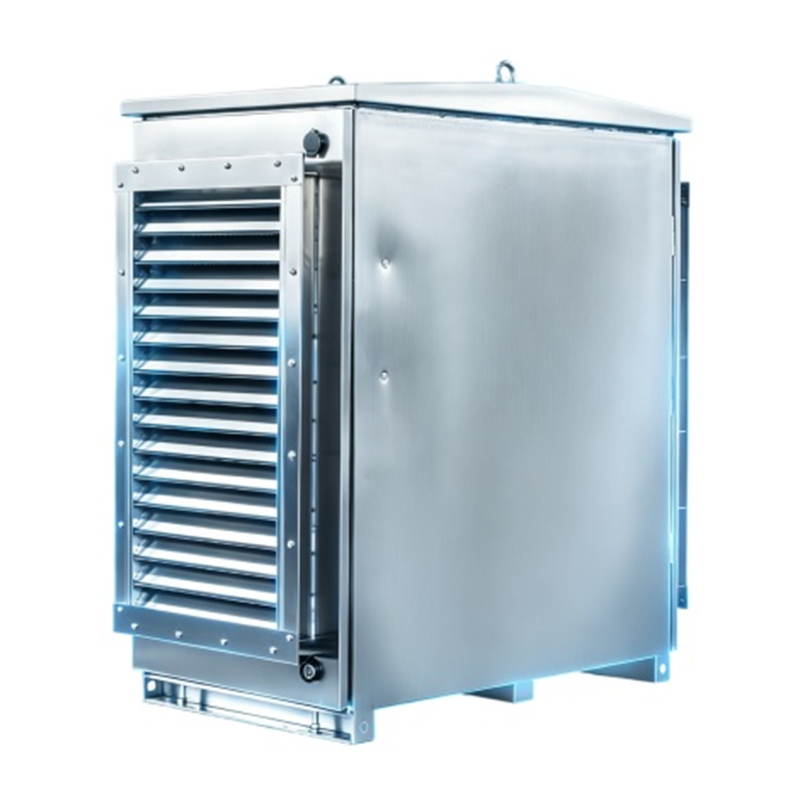

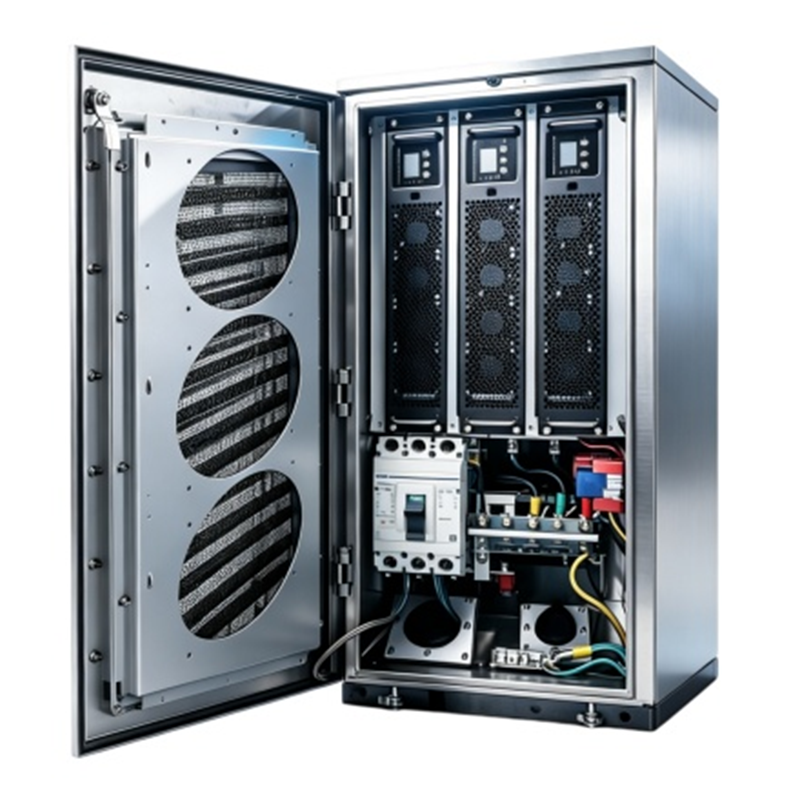

Регуляторы напряжения
Трёхфазный модуль UPQC с помощью трёхуровневого преобразователя осуществляет выпрямление и инвертирование. Выпрямительная часть преобразует трёхфазный переменный ток в постоянный, обеспечивая поддержку напряжения на шине постоянного тока; напряжение регулируется в зависимости от уровня сетевог...
Описание
маркер
Трёхфазный модуль UPQC с помощью трёхуровневого преобразователя осуществляет выпрямление и инвертирование. Выпрямительная часть преобразует трёхфазный переменный ток в постоянный, обеспечивая поддержку напряжения на шине постоянного тока; напряжение регулируется в зависимости от уровня сетевого напряжения, а инвертируемый выход формирует стабильное трёхфазное переменное напряжение 380 В для питания нагрузки.
Технические особенности
1.Высокоточное регулирование напряжения с точностью 1 %, точная регулировка в реальном времени, стабилизация выходного напряжения;
2.Широкий диапазон напряжений: способность выдерживать провалы напряжения до 40 % и перенапряжения до 32 %, адаптация к сложным условиям сети;
3.Интеллектуальный байпас: автоматическое переключение при неисправности, обеспечение непрерывности электроснабжения;
4.Быстрый отклик регулирования: время отклика <5 мс;
5.Коэффициент искажения выходного напряжения <4 %;
6.Коэффициент искажения номинального выходного тока <3 %.
Технические преимущества
1.Более высокая скорость динамического отклика (на основе передовых топологий и полупроводниковых технологий)
Преимущество: использование силовых IGBT-модулей обеспечивает динамический отклик на уровне миллисекунд, мгновенное регулирование напряжения, подходит для высокочувствительных сценариев, таких как прецизионное производство и производство полупроводников.
2.Полностью модульная конструкция с резервированием, повышение надёжности более чем на 30 %
Преимущество: модульная конструкция поддерживает замену в горячем режиме по заказу клиента, сокращает время ремонта и замены, повышает надёжность.
3.Поддержка независимой работы по фазам без общей шины постоянного тока
Преимущество: неисправность одного модуля влияет только на регулирование напряжения одной фазы и не влияет на работу всей системы, снижая риск пониженного напряжения в системе.
4.Бестрансформаторная конструкция с высокой общей энергоэффективностью
Преимущество: высокочастотная силовая электронная топология напрямую связывается с сетью, что устраняет потери в стали и меди традиционного трансформатора, значительно повышая общий КПД.
5.Адаптивный широкий диапазон напряжений
Преимущество: в реальном времени отслеживает колебания сети, поддерживает широкий входной диапазон от 0,228 кВ до 0,5 кВ (например, в горнодобывающих районах или удалённых сетях), не требует ручного регулирования напряжения, обладает большей совместимостью.
Технические параметры
| Параметр | Значение |
| Модель | TY100UPQC33 |
| Номинальное входное напряжение | 380 В |
| Номинальный входной ток | 152 А |
| Номинальное выходное напряжение | 390 В |
| Номинальный выходной ток | 148 А |
| Тип выходного переменного тока | Трёхфазная четырёхпроводная (3W+N+PE) |
| Номинальная мощность | 100 кВА |
| Диапазон входного напряжения | AC 380 В (+32%, -40%) |
| Номинальная частота сети | 50 Гц ±5% |
| Точность стабилизации напряжения | 1% |
| Время отклика | <5 мс |
| Суммарный коэффициент искажения напряжения | <4% |
| Рабочая температура окружающей среды | -25 °C ~ +55 °C (при >45 °C — снижение мощности) |
| Рабочая относительная влажность | <95% RH, без конденсации |
| Способ охлаждения | Интеллектуальное воздушное охлаждение |
| Степень защиты | IP44 |
| Рабочая высота над уровнем моря | <4000 м (при высоте более 2000 м требуется снижение мощности) |
| Уровень шума | <65 дБ |
| Функции защиты | Защита от перегрузки, перегрева, перенапряжения, пониженного напряжения, перегрузки по току, повышенной частоты, пониженной частоты и др. |
| Отображение на интерфейсе | Отображение данных оборудования, сети, нагрузки, температуры; настройка параметров; отображение рабочего состояния; управление включением/выключением и др. |
| Способы связи | Modbus-RS485, Wi-Fi |
| Габариты | 451 мм (ширина) × 1020 мм (высота) × 800 мм (глубина) |
| Вес | - |
