Низковольтные статические устройства компенсации реактивной мощности
Назначение низковольтных статических/динамических устройств компенсации реактивной мощности Низковольтное статическое устройство компенсации реактивной мощности (SDTBBDL) предназначено для повышения коэффициента мощности нагрузки, снижения реактивной мощности и повышения эффективности питающег...
Описание
маркер
Назначение низковольтных статических/динамических устройств компенсации реактивной мощности
Низковольтное статическое устройство компенсации реактивной мощности (SDTBBDL) предназначено для повышения коэффициента мощности нагрузки, снижения реактивной мощности и повышения эффективности питающего оборудования. Нормальная работа конденсаторного шкафа оценивается по показаниям измерителя коэффициента мощности; если его показания находятся на уровне около 0,9, работа считается нормальной.
Низковольтное динамическое устройство компенсации реактивной мощности (SDTBBDL+SDSVG) способно быстро регулировать мощность в обоих направлениях, компенсировать как индуктивную, так и ёмкостную реактивную мощность, решать задачу компенсации реактивной мощности в системе, подавлять гармоники выше 5-й и обеспечивать безопасную эксплуатацию оборудования. Одновременно устройство способно эффективно отслеживать и компенсировать реактивную мощность в системе, обладает высоким быстродействием; комплектуется последовательными реакторами 7 % или 14 %, подавляет гармоники 3-й, 5-й, 7-й и выше, обеспечивая безопасную работу линий.
Состав устройства

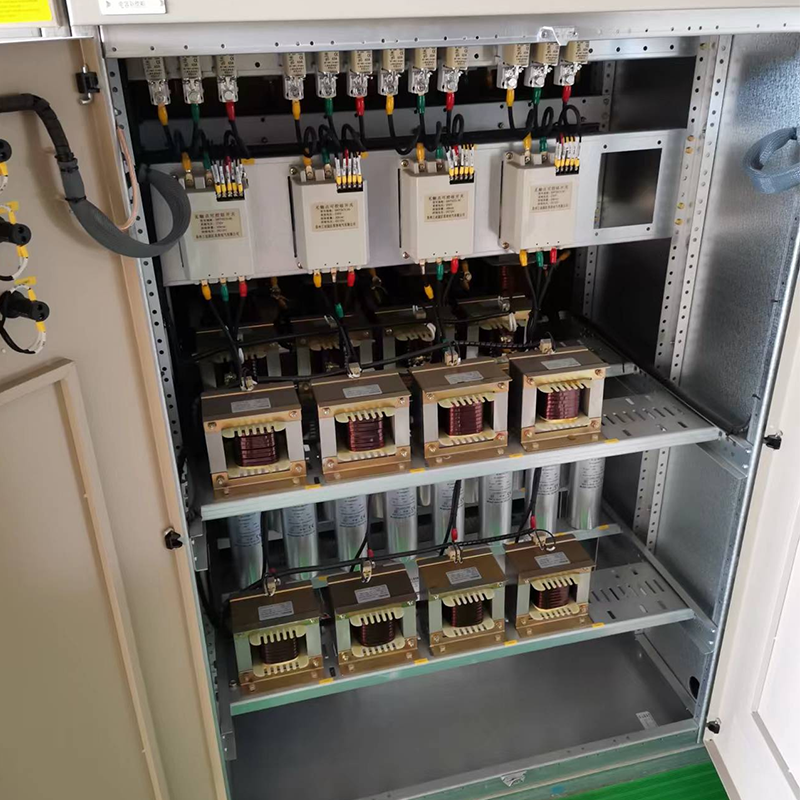

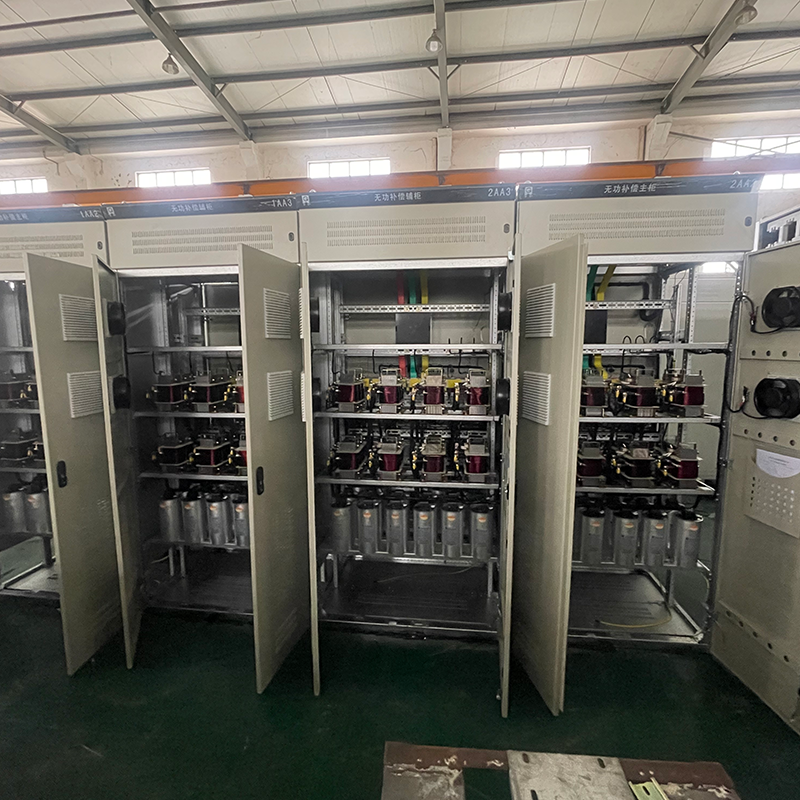

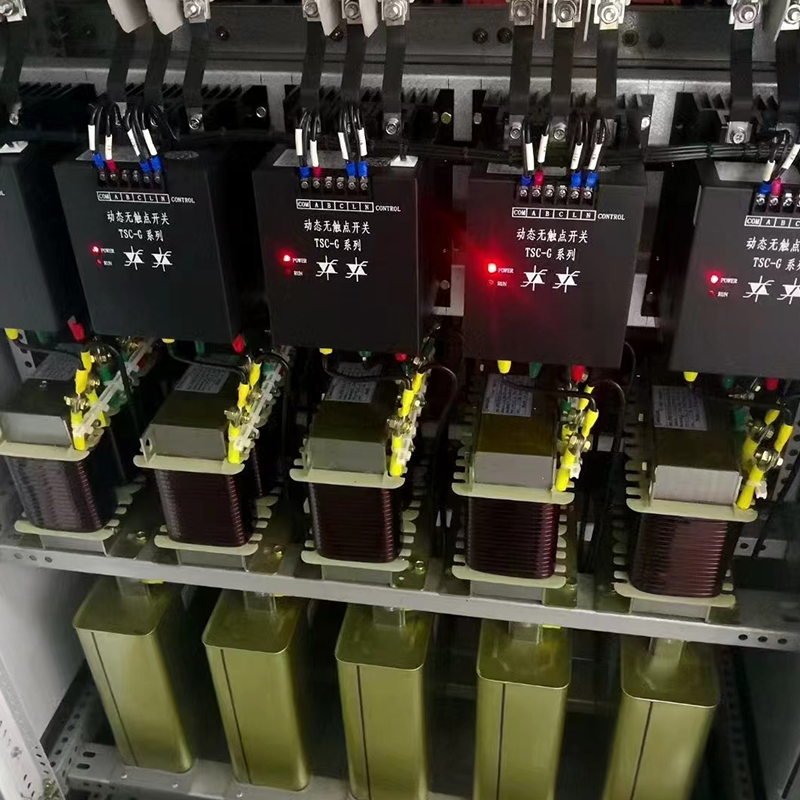

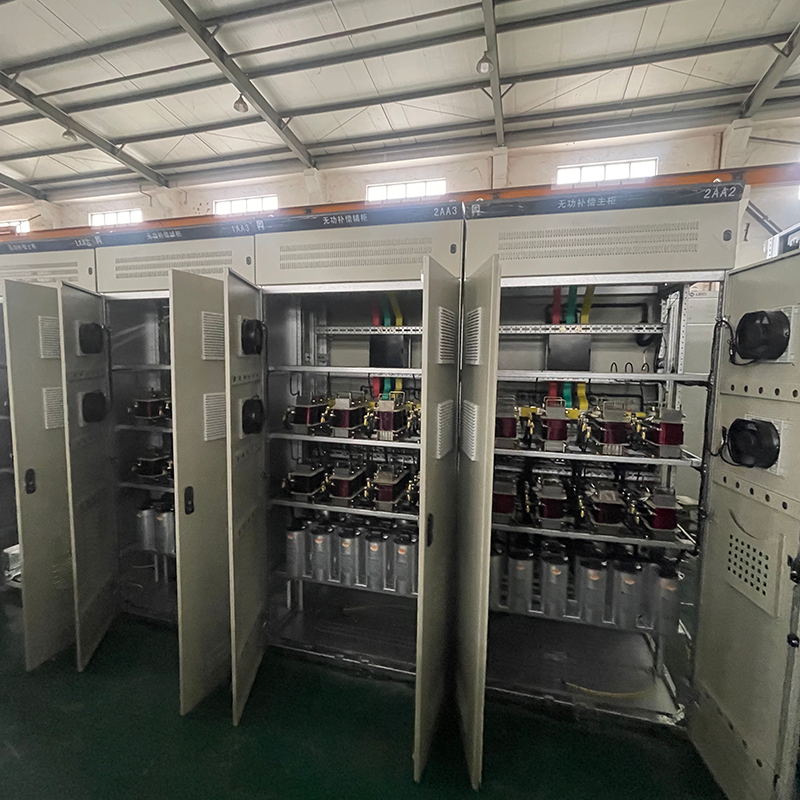

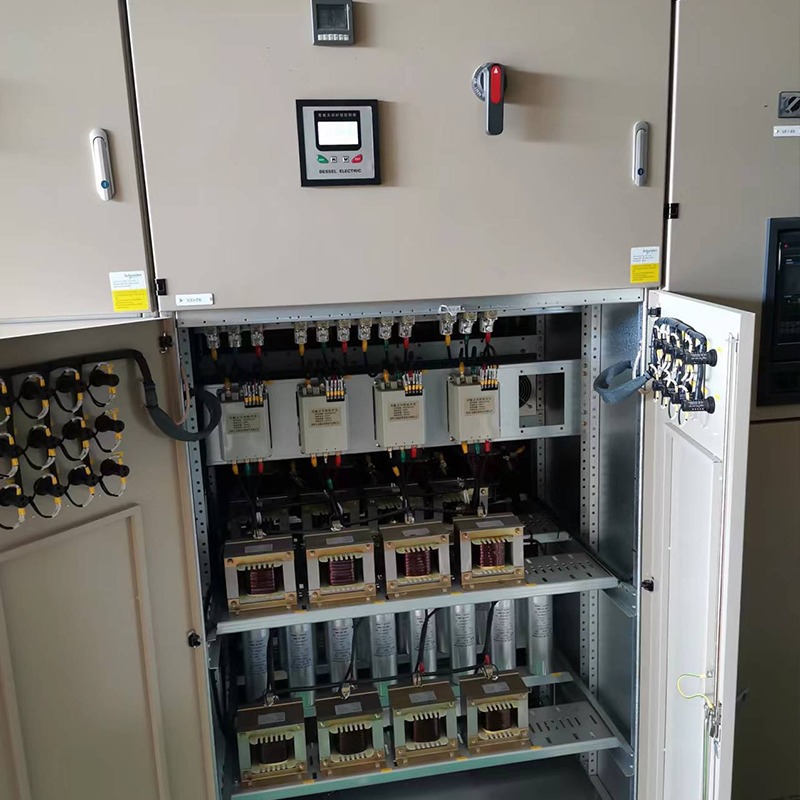

Устройство SDTBBDL+SDSVG в основном состоит из интеллектуального измерительно-контрольного прибора фильтрокомпенсации, автоматического выключателя в литом корпусе, трансформаторов тока, измерительных приборов, ограничителей перенапряжения, быстродействующих предохранителей (с бойком), последовательного реактора со стальным сердечником (с датчиком температуры), сухих шунтирующих конденсаторов, тиристорных коммутаторов, модуля статического генератора реактивной мощности, вентилятора с терморегулятором, комплектного шкафа, медных шин и комплектующих.
Общие характеристики системы
1.В процессе эксплуатации компенсирующего устройства, а также при возникновении его собственной неисправности, устройство гарантирует отсутствие неблагоприятного воздействия на систему, связанное электрооборудование и окружающую среду.
2.Высокая надёжность позволяет обеспечить практически безремонтную эксплуатацию, значительно снизить затраты на техническое обслуживание и ремонт. Широкий диапазон регулирования.
3.Небольшая занимаемая площадь, удобный монтаж, установка внутри помещения, естественное охлаждение.
4.Установлен вентилятор с терморегулятором; при температуре выше 35 °C включается принудительная вентиляция для охлаждения.
Условия окружающей среды
1.Высота над уровнем моря: не более 1900 м.
2.Максимальная среднемесячная относительная влажность: 95 %.
3.Максимальная температура окружающей среды: +45 °C.
4.Минимальная температура окружающей среды: -30 °C.
5.Средняя максимальная температура наиболее жаркого месяца за 24 ч: +30 °C.
6.Степень защиты: IP30.
7.Место установки не должно содержать взрывоопасных сред; окружающая среда не должна содержать газов, разрушающих изоляцию, и токопроводящих сред; не допускается наличие насыщенного водяного пара и сильного поражения плесенью; в месте установки не должно быть сильных внешних магнитных полей.
