Масляные трансформаторы

Масляные силовые трансформаторы (серии S13M, S20, S22, а также серия SH15 с аморфным сердечником) Подходят для наружной установки, комплектных трансформаторных подстанций, сельских электрических сетей, заводских территорий; являются наиболее распространённым типом в распределительных проектах....

Отправить заявку

Описание

маркер

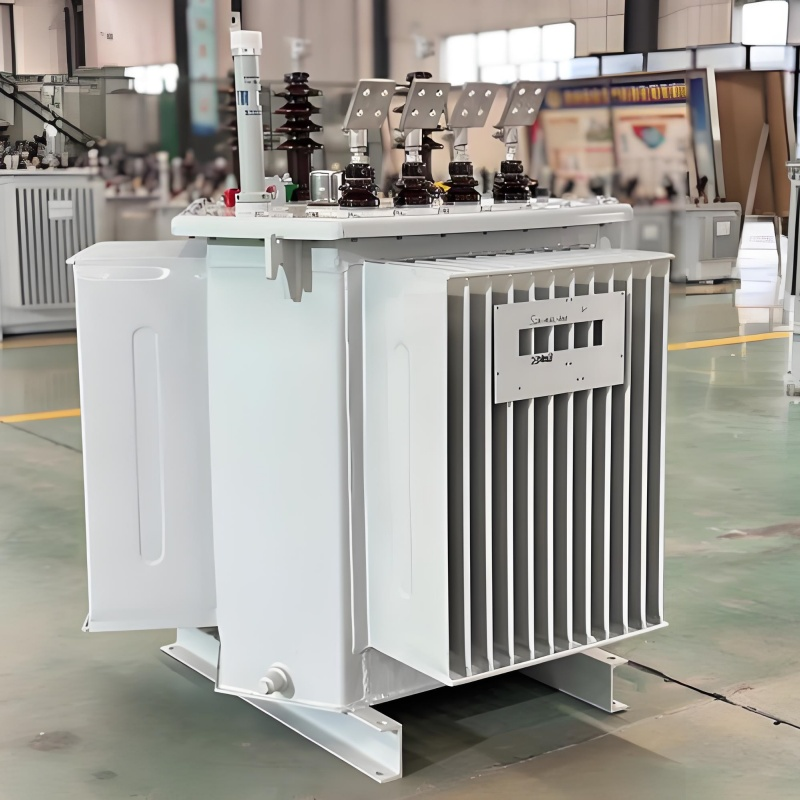

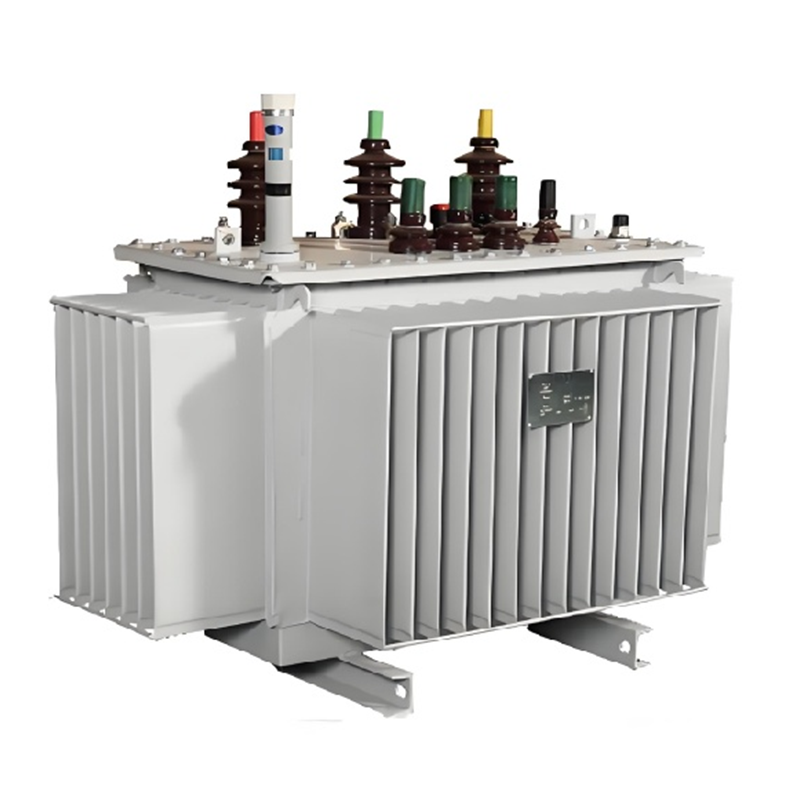

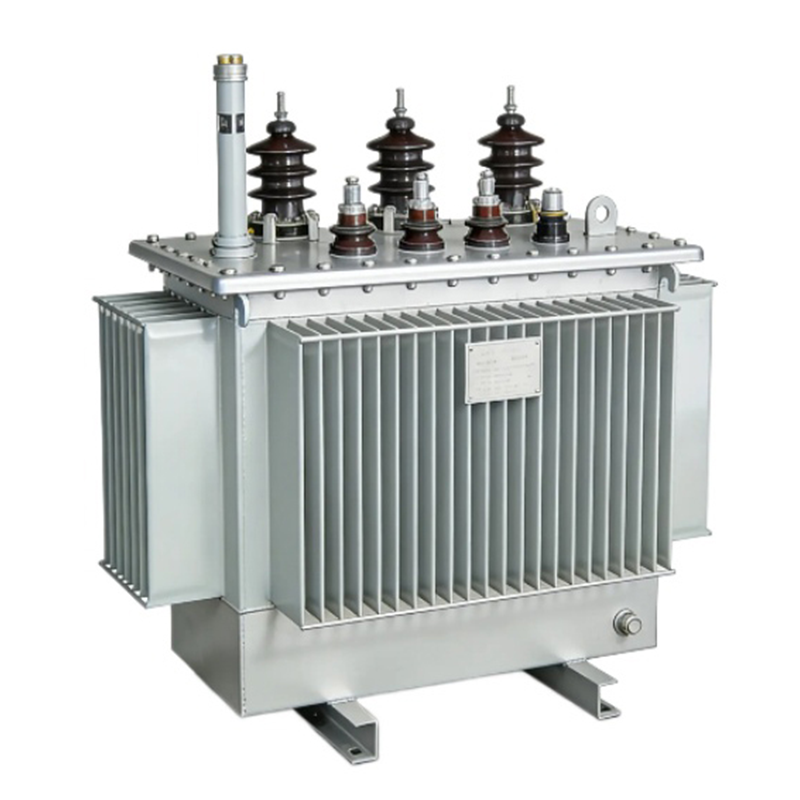

Масляные силовые трансформаторы (серии S13M, S20, S22, а также серия SH15 с аморфным сердечником)

Подходят для наружной установки, комплектных трансформаторных подстанций, сельских электрических сетей, заводских территорий; являются наиболее распространённым типом в распределительных проектах.

Ключевые особенности

1.Полностью герметичная конструкция, не требующая обслуживания: отсутствие расширителя, трансформаторное масло изолировано от воздуха, что замедляет старение изоляции, продлевает срок службы и снижает затраты на эксплуатацию.

2.Низкие потери и энергосбережение: магнитопровод из высокопроницаемой холоднокатаной текстурированной электротехнической стали; у моделей с аморфным сердечником потери холостого хода значительно снижены, достигается первый класс энергоэффективности, при длительной эксплуатации заметно экономится электроэнергия.

3.Отличные теплоотводящие свойства: гофрированный бак / радиаторы с естественной циркуляцией масла, достаточная площадь теплоотвода, стабильный контроль превышения температуры.

4.Высокая стойкость к коротким замыканиям: обмотки спрессованы и отверждены, выдерживают внезапные короткие замыкания в сети, обеспечивая высокую эксплуатационную надёжность.

5.Широкая приспособленность к условиям окружающей среды: устойчивость к высоким и низким температурам, песку и ветру, возможность открытой установки; по заказу доступна экологичная модель с натуральным эфирным растительным маслом, имеющая более высокую пожарную безопасность.

Типовой диапазон параметров

1.Номинальная мощность: 30 кВА – 2500 кВА

2.Сочетание напряжений: 10 кВ / 0,4 кВ; 35 кВ / 0,4 кВ и др.; регулировочные ответвления ±5 % / ±2×2,5 %

3.Группа соединения обмоток: Dyn11 (стандартная)

4.Способ охлаждения: ONAN (масляное естественное охлаждение)

Силовой трансформатор — это ключевое электропередающее и распределительное оборудование, которое на основе принципа электромагнитной индукции осуществляет преобразование напряжения переменного тока, передачу и распределение электроэнергии. В основном он преобразует высокое напряжение электрической сети в низкое напряжение, пригодное для использования потребителем, а также может применяться для повышения напряжения при передаче электроэнергии. Силовые трансформаторы широко используются в различных системах электроснабжения и распределения электроэнергии: при реконструкции электрических сетей, на промышленных и коммерческих объектах, в жилых комплексах, в муниципальной инфраструктуре, в солнечной и ветровой энергетике, на железнодорожном транспорте, в больницах, школах, центрах обработки данных и других объектах.

Продукция данной серии разрабатывается, производится и испытывается в строгом соответствии с национальными стандартами GB 1094 «Силовые трансформаторы», GB/T 6451 и стандартом энергоэффективности GB 20052-2020. Серия включает два основных типа: масляные силовые трансформаторы и сухие силовые трансформаторы. Предлагаются различные исполнения: с медными или алюминиевыми обмотками, стандартного класса энергоэффективности или первого класса, на частоту 50 Гц по внутренним стандартам или 60 Гц для экспортных заказов. Возможно нестандартное изготовление по индивидуальному заказу с требуемыми напряжением, мощностью и степенью защиты.

Основные общие технические параметры (справочно для распределительных трансформаторов 10 кВ)

Параметр	Стандартное значение
Номинальная частота	50 Гц (возможно изготовление на 60 Гц для экспорта)
Напряжение на стороне ВН	10 кВ
Напряжение на стороне НН	0,4 кВ
Напряжение короткого замыкания	4 % (при мощности ≤ 630 кВА); 4,5–5 % (при мощности ≥ 800 кВА)
Число фаз	Трёхфазное
Высота над уровнем моря (при эксплуатации)	≤ 1000 м (для больших высот возможно изготовление по заказу)
Температура окружающей среды	от -20 °C до +40 °C

Основные конструктивные элементы

1.Магнитопровод: изготовлен из высококачественной холоднокатаной текстурированной электротехнической стали / аморфного сплава, шихтовка с многоступенчатыми стыками, что снижает потери холостого хода и уровень шума.

2.Обмотки: высоковольтные многослойные цилиндрические обмотки; низковольтные обмотки из медной фольги / провода. Медные провода обладают отличной проводимостью и низкими потерями; исполнение с алюминиевыми обмотками позволяет снизить закупочную стоимость.

3.Бак / корпус (для масляных трансформаторов): гофрированный бак, сваренный из стального листа, с радиаторами для отвода тепла.

4.Литой корпус, вентилятор, термоконтроллер (для сухих трансформаторов): интеллектуальный контроллер температуры в режиме реального времени контролирует температуру обмоток, обеспечивает сигнализацию при перегреве и управление включением/выключением вентилятора.

5.Переключатель ответвлений: переключатель ответвлений без возбуждения (ПБВ) для точной регулировки напряжения.

Преимущества продукции

1.Высокая эффективность и энергосбережение: показатели потерь лучше национальных стандартов, снижение долгосрочных затрат на электроэнергию, подходит для проектов энергосбережения и снижения выбросов углерода.

2.Безопасность и надёжность: отработанная конструкция, устойчивая к коротким замыканиям, полный комплекс типовых испытаний при выпуске с завода.

3.Длительный срок службы: расчётный срок службы при нормальных условиях эксплуатации достигает 30 лет.

4.Гибкие решения: медные / алюминиевые обмотки, стандартный / первый класс энергоэффективности, 50 Гц / 60 Гц, наружная / внутренняя установка — возможно изготовление по индивидуальному заказу.

5.Полное послепродажное обслуживание: предоставляются консультации по выбору, монтаж и наладка, техническая поддержка по эксплуатации.

Типовые сценарии применения

1.Реконструкция городских и сельских электрических сетей, подстанции;

2.Жилые комплексы, торгово-развлекательные комплексы, гостиницы и офисные здания;

3.Заводские цеха, промышленные парки;

4.Повышающие / распределительные трансформаторы для объектов солнечной и ветровой энергетики, систем накопления энергии;

5.Больницы, школы, железнодорожный транспорт, аэропорты, муниципальные объекты;

6.Центры обработки данных, подвальные помещения и другие объекты с повышенными требованиями пожарной безопасности (предпочтительно сухие трансформаторы).
