Высоковольтные компенсирующие устройства наружной установки
Наружное каркасное устройство компенсации реактивной мощности TBB предназначено для установки на стороне 35 кВ, 10 кВ или 6 кВ на подстанциях или промышленных и горнодобывающих предприятиях для компенсации реактивной мощности. Оно позволяет эффективно повысить коэффициент мощности, снизить поте...
Описание
маркер

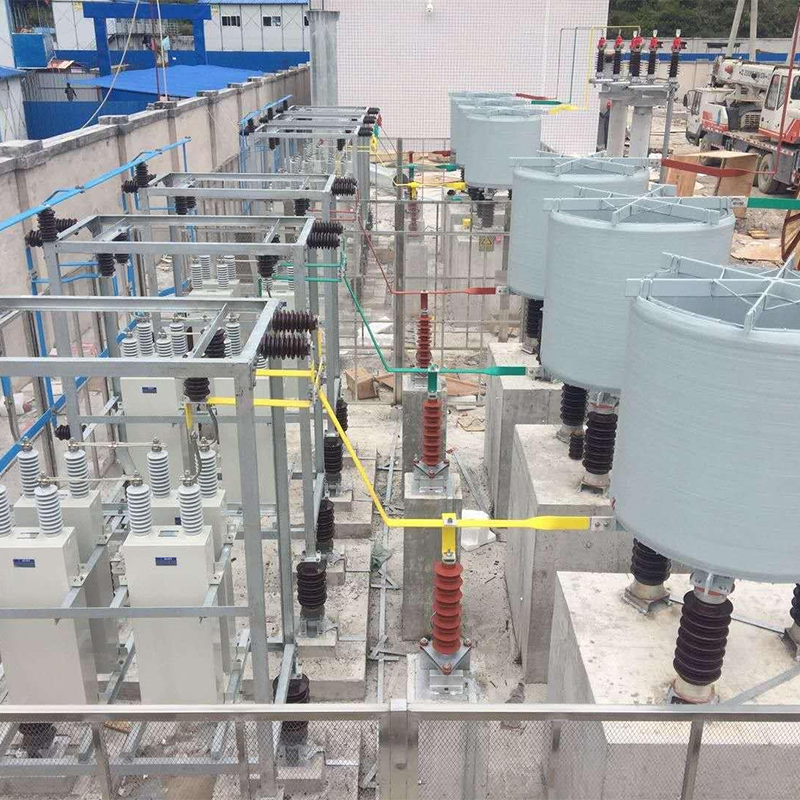

Наружное каркасное устройство компенсации реактивной мощности TBB предназначено для установки на стороне 35 кВ, 10 кВ или 6 кВ на подстанциях или промышленных и горнодобывающих предприятиях для компенсации реактивной мощности. Оно позволяет эффективно повысить коэффициент мощности, снизить потери электроэнергии, улучшить качество электроснабжения и увеличить выходную мощность основного трансформатора. Изделие предназначено для наружной установки и состоит из разъединителей, специализированных вакуумных контакторов для коммутации конденсаторных батарей, ограничителей перенапряжения, шунтирующих конденсаторов, последовательных реакторов, разрядных катушек, устройств управления и защиты, монтажных рам, арматуры, шин, защитных ограждений и т. д.
Таблица условий эксплуатации
Условия эксплуатации типового комплектного устройства каркасных шунтирующих конденсаторов 10 кВ-2000 квар с коэффициентом реактивного сопротивления 12% для подстанции 35 кВ приведены в таблице 3.
Таблица 3. Условия эксплуатации
| № п/п | Наименование | Ед. изм. | Стандартные параметры | |
| 1 | Температура окружающей среды | Максимальная суточная температура | ℃ | 40 |
| Минимальная суточная температура | -35 | |||
| Максимальный суточный перепад температур | 25 | |||
| 2 | Высота над уровнем моря | м | ≤1000 | |
| 3 | Интенсивность солнечного излучения | W/cm2 | 0.11 | |
| 4 | Уровень загрязнения | Ⅲ（d） | ||
| 5 | Толщина обледенения | mm | 10 | |
| 6 | Скорость ветра/давление ветра | （m/s）/Pa | 35/700 | |
| 7 | Относительная влажность | Максимальная суточная относительная влажность | % | ≤95 |
| Максимальная среднемесячная относительная влажность | ≤90 | |||
| 8 | Сейсмостойкость (относится к горизонтальному ускорению, коэффициент безопасности не менее 1,67. Горизонтальное ускорение должно учитывать коэффициент динамического усиления опор оборудования 1,2) | м/с2 | 2 | |
| Примечание: При наличии более суровых условий эксплуатации, таких как низкие температуры, большая высота над уровнем моря, сильное загрязнение и т. д., проектная организация должна выдвинуть соответствующие дополнительные требования. | ||||

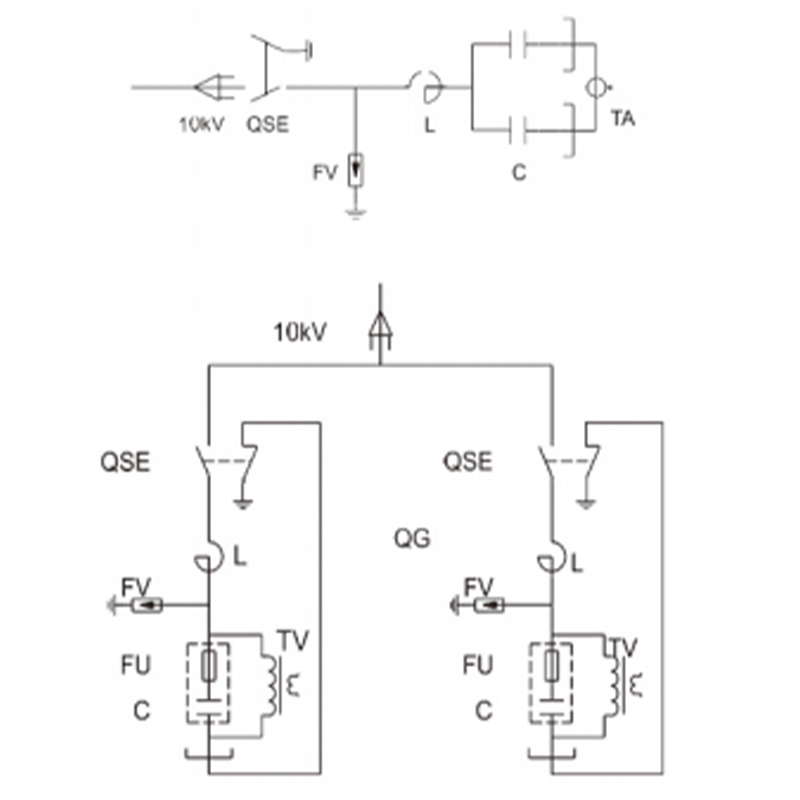

Внешний вид конструкции и первичная принципиальная схема устройства
