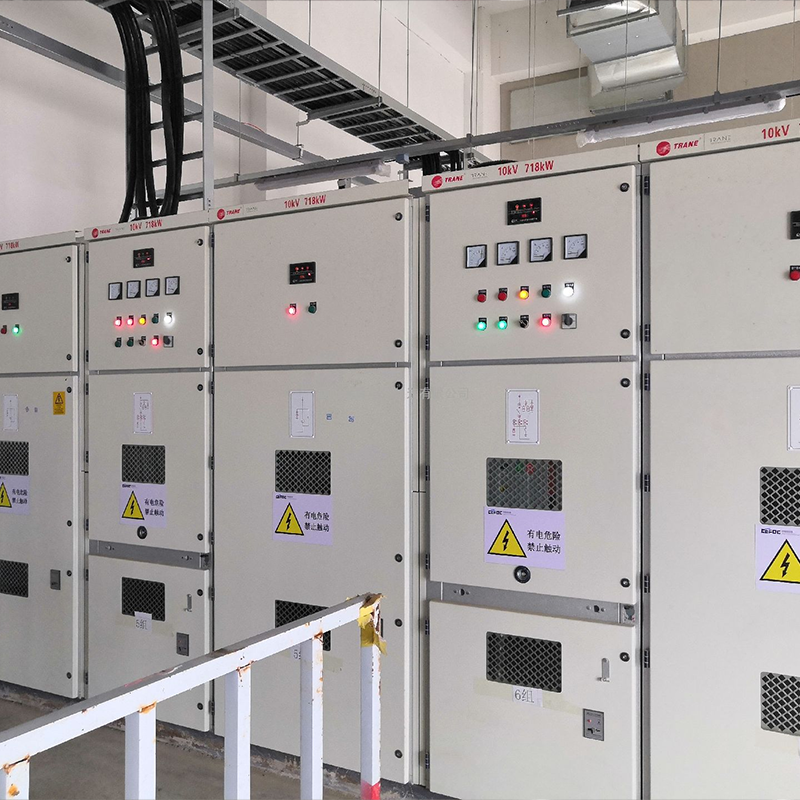

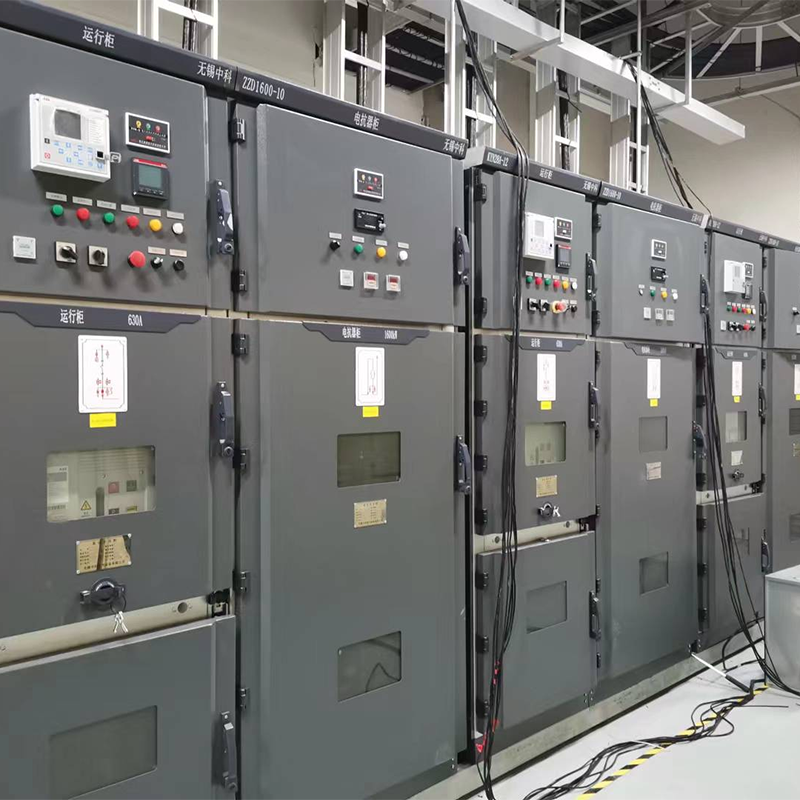

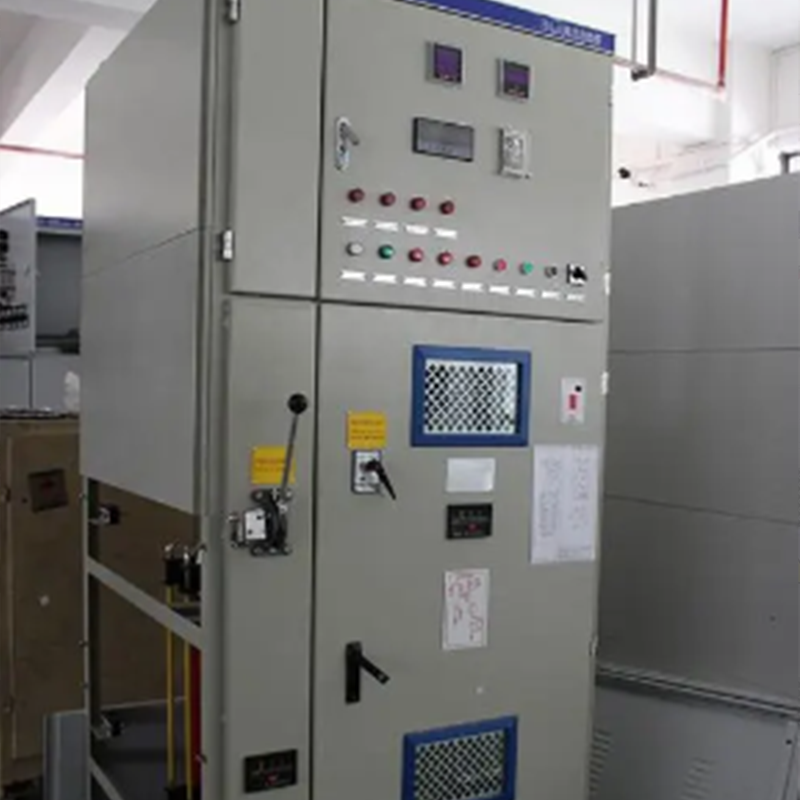

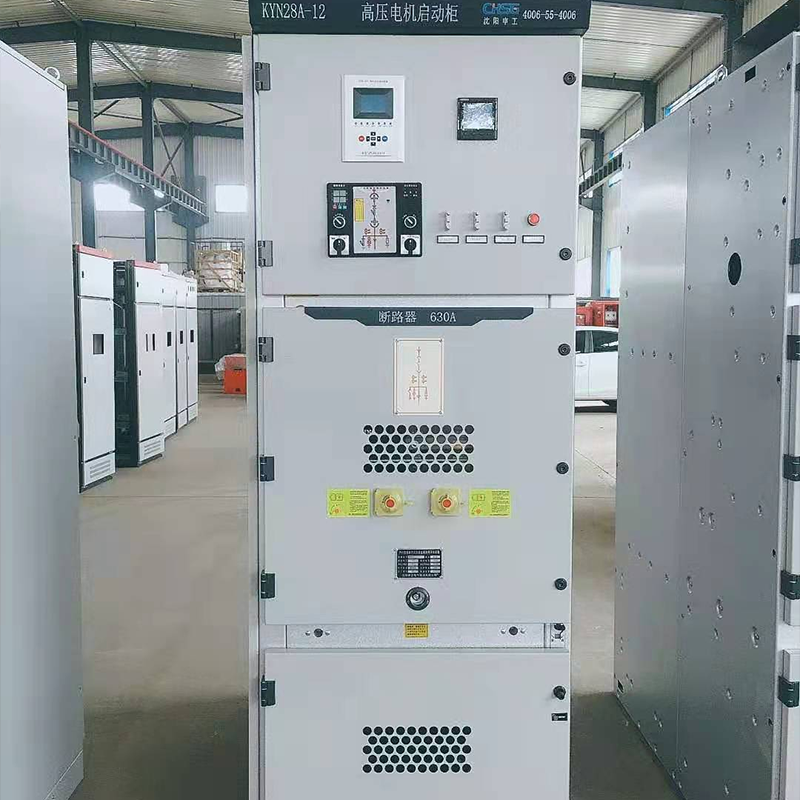

Шкафы реакторного пуска высоковольтных электродвигателей
Шкафы плавного пуска с реактивным реактивом серии SDQKSC среднего и высокого напряжения представляют собой устройства плавного пуска с понижением напряжения, предназначенные для крупных и средних асинхронных двигателей с короткозамкнутым ротором или синхронных двигателей с номинальным напряжени...
Описание
маркер
Шкафы плавного пуска с реактивным реактивом серии SDQKSC среднего и высокого напряжения представляют собой устройства плавного пуска с понижением напряжения, предназначенные для крупных и средних асинхронных двигателей с короткозамкнутым ротором или синхронных двигателей с номинальным напряжением 3–10 кВ. Они обеспечивают пуск с пониженным напряжением за счет включения в цепь статора двигателя реактивного реактива, мощность которого соответствует мощности двигателя. В процессе пуска пусковой ток поддерживается на уровне 4–5 номинальных значений; по окончании пуска реактивный индуктор автоматически отключается, благодаря чему процесс пуска не оказывает значительного воздействия на электросеть.
Условия эксплуатации
1.Высота над уровнем моря: ≤1500 метров
2.Максимальная среднемесячная относительная влажность: 95 %
3.Максимальная температура окружающей среды: +45°
4.Минимальная температура окружающей среды: -25°
5.Средняя максимальная температура за 24 часа в самый жаркий месяц: +30°
6.В месте установки не должно быть взрывоопасных сред, окружающая среда не должна содержать газов, нарушающих изоляционные свойства, или электропроводящих веществ; не допускается наличие водяного пара и сильного плесени; в месте эксплуатации не должно быть сильного внешнего магнитного поля.
Состав продукта

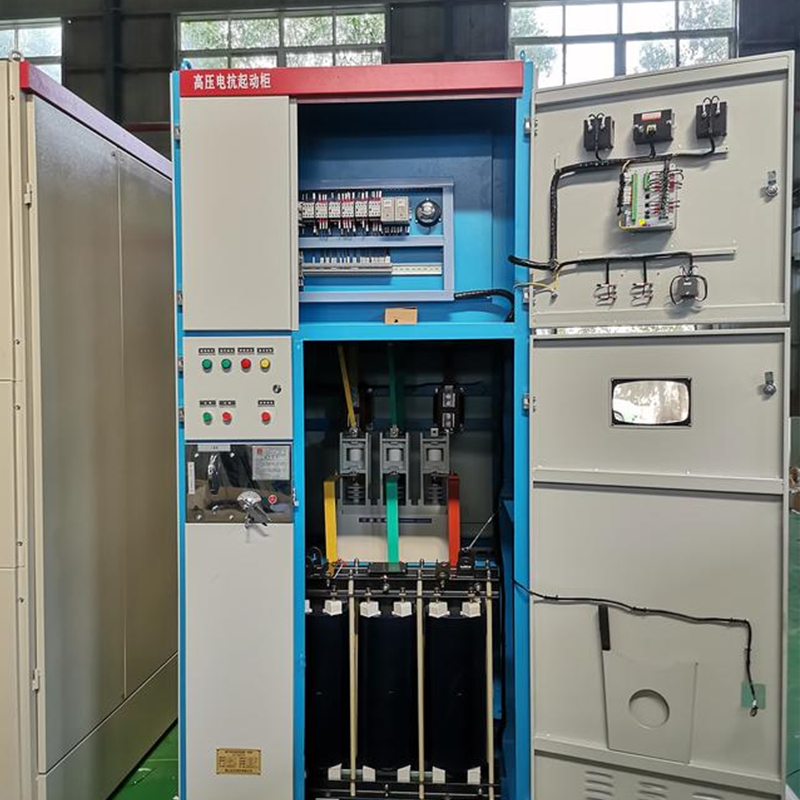

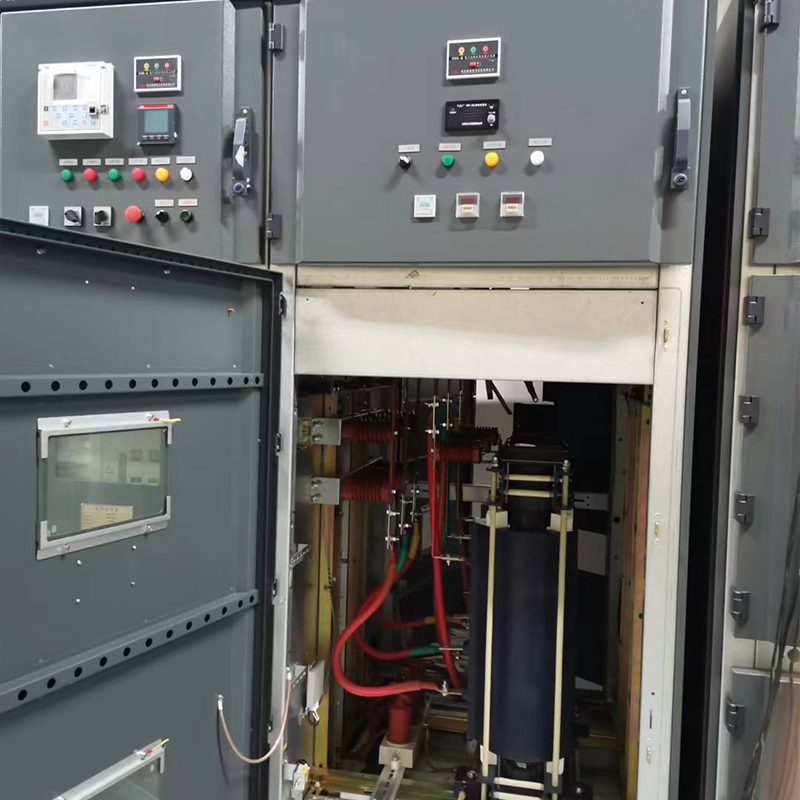

В состав изделия входят, в основном: пусковой реактор, разъединитель, трансформатор тока, трансформатор напряжения, предохранитель, высоковольтный вакуумный контактор, цифровой многофункциональный прибор с интерфейсом для преобразователя тока 4–20 мА, специализированное микропроцессорное устройство комплексной защиты электродвигателя, кнопки, сигнальные лампы, переключатель, прибор контроля температуры, светодиодная подсветка, корпус шкафа, медные шины, покрытые высоковольтной термоусадочной трубкой, и т. д.
Технические характеристики
1.Устройство запуска высоковольтных реакторов работает по схеме «один на один», с входным напряжением 10 кВ и выходным напряжением 10 кВ. Оно соответствует требованиям длительной непрерывной работы, а запуск, работа и остановка осуществляются быстро, безопасно и надежно.
2.Щит пуска с реактивным сопротивлением для высоковольтных электродвигателей оснащён: кнопками включения и выключения на самом щите, кнопочным блоком у двигателя для включения и выключения, а также синхронизированным включением и выключением с диспетчерской панели системы автоматизации (DCS);
(1).Контакты выходного сигнала:
①.Сигнал рабочего состояния: пассивный нормально открытый контакт
②.Сигнал о состоянии остановки: пассивный нормально закрытый контакт
③.Сигнал неисправности: пассивный нормально открытый контакт + пассивный нормально закрытый контакт. Сигнал готовности: пассивный нормально открытый контакт и пассивный нормально закрытый контакт.
(2).Контакты для внешнего входного сигнала:
①.Вход сигнала дистанционного запуска: пассивный нормально открытый контакт
②.Вход сигнала дистанционного отключения: пассивный нормально закрытый контакт
③.Вход сигнала запуска DCS: пассивный нормально открытый контакт (самоудерживающийся контакт)
④.Вход сигнала готовности распределительного шкафа: пассивный нормально открытый контакт
3.Входные и выходные кабели устройства реактивного пуска высоковольтного электродвигателя должны проходить по схеме «вход снизу, выход снизу»; данное устройство должно обеспечивать возможность прокладки трёх кабелей.
4.Монтаж, наладка и техническое обслуживание корпуса устройства могут производиться как с передней, так и с задней стороны.
5.Источник питания вторичного управления питается от внешнего источника переменного тока 220 В.
6.Цвет корпуса высоковольтного пускового шкафа: изготавливается в соответствии с требованиями заказчика
7.Способ расположения корпусов пусковых шкафов высоковольтных реакторов: каждый комплект размещается отдельно.
