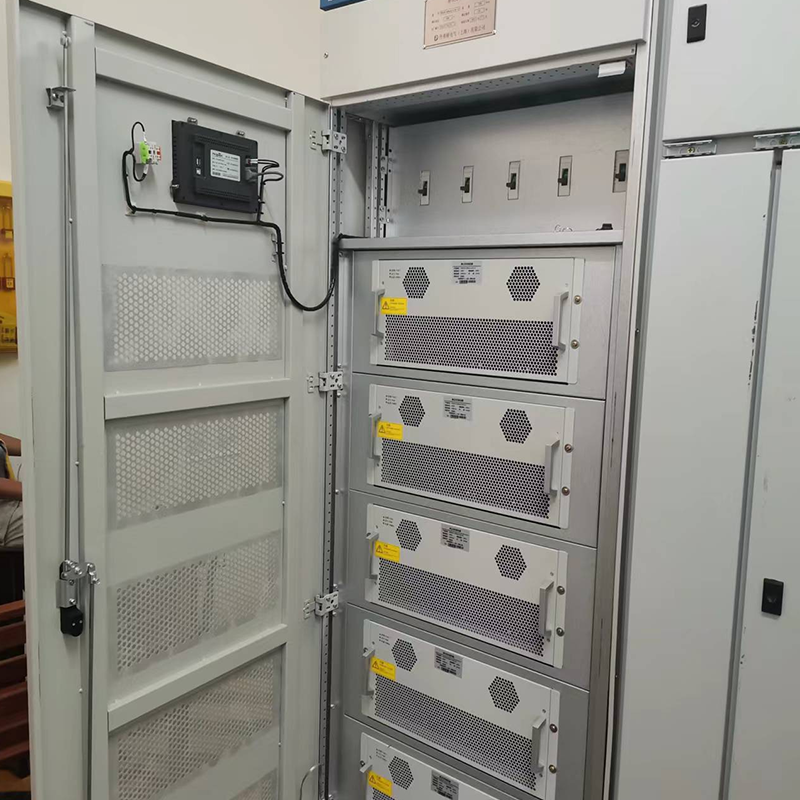

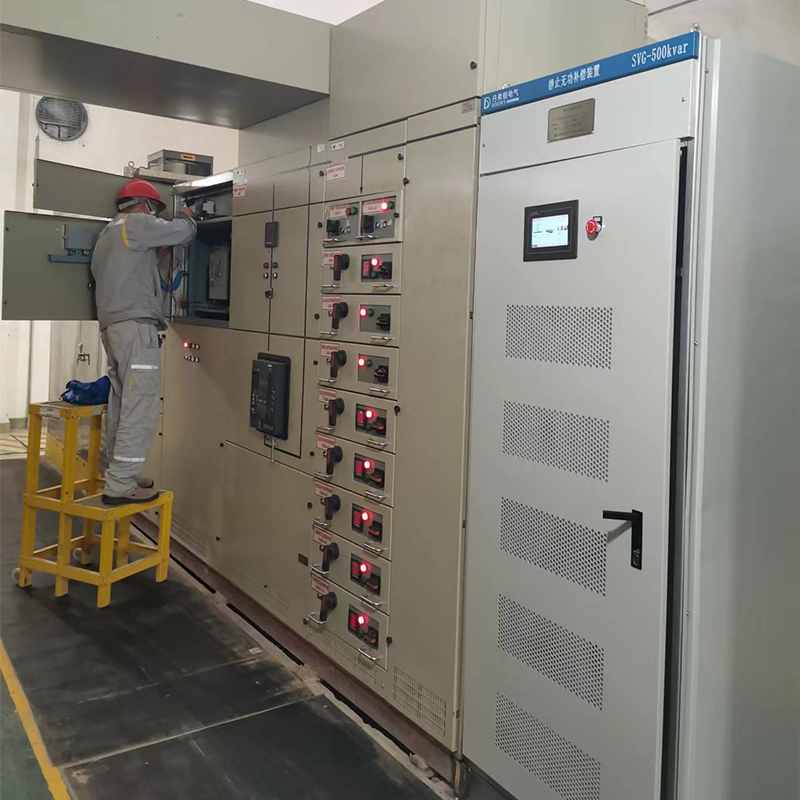

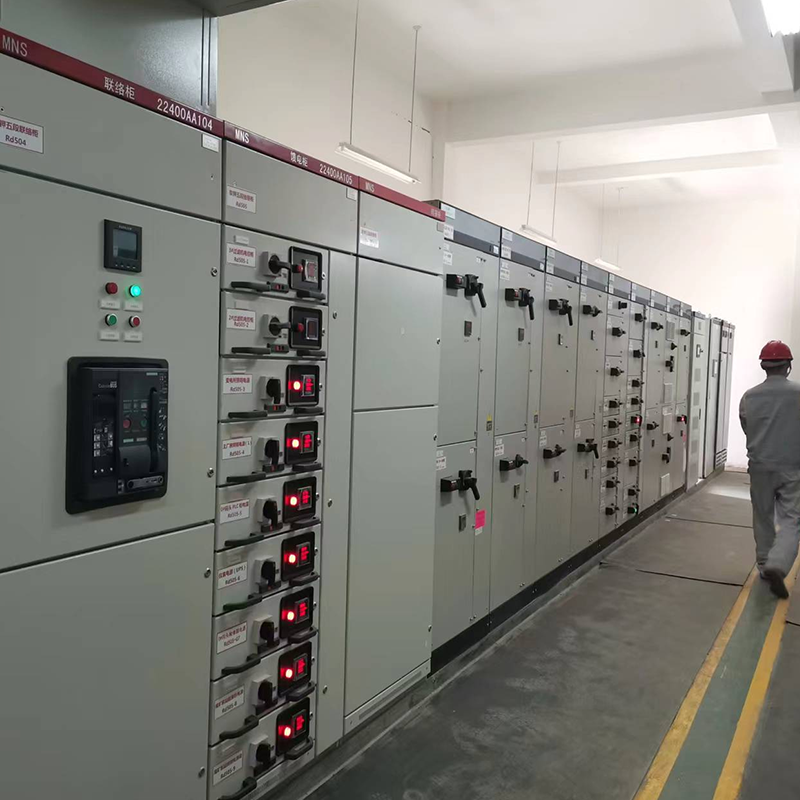

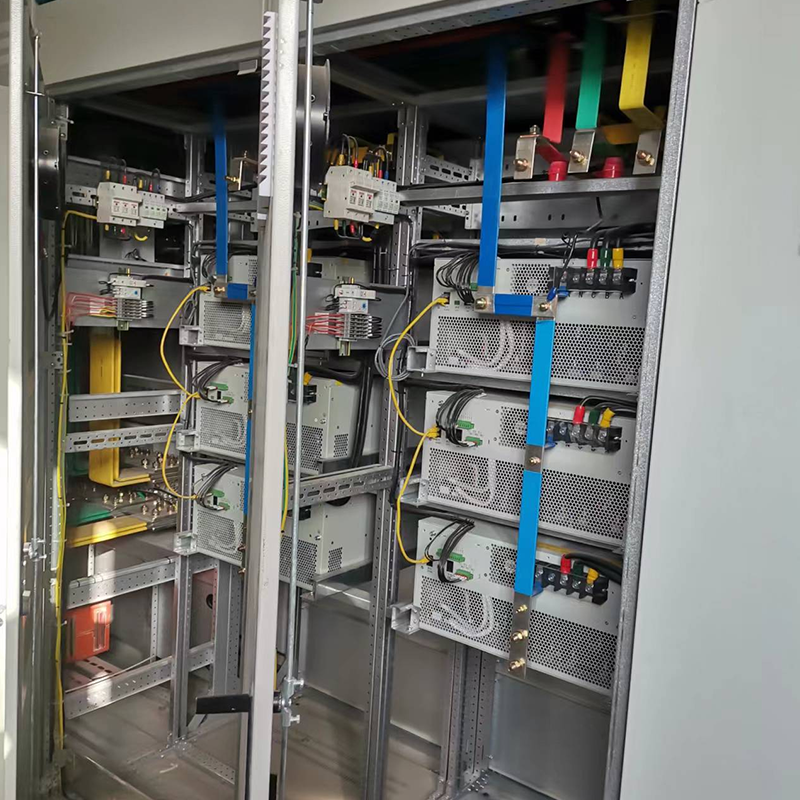

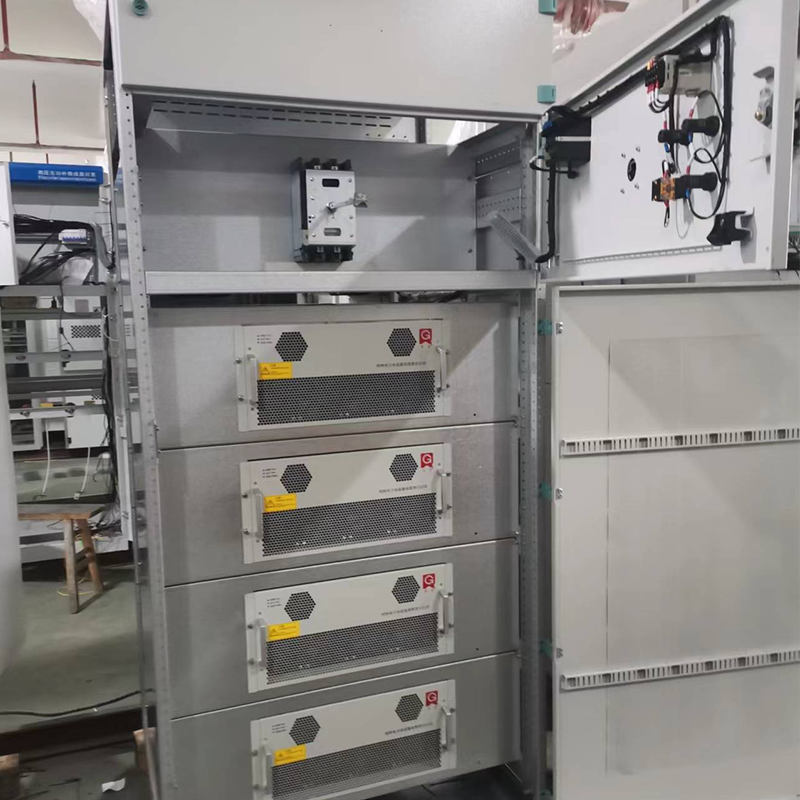

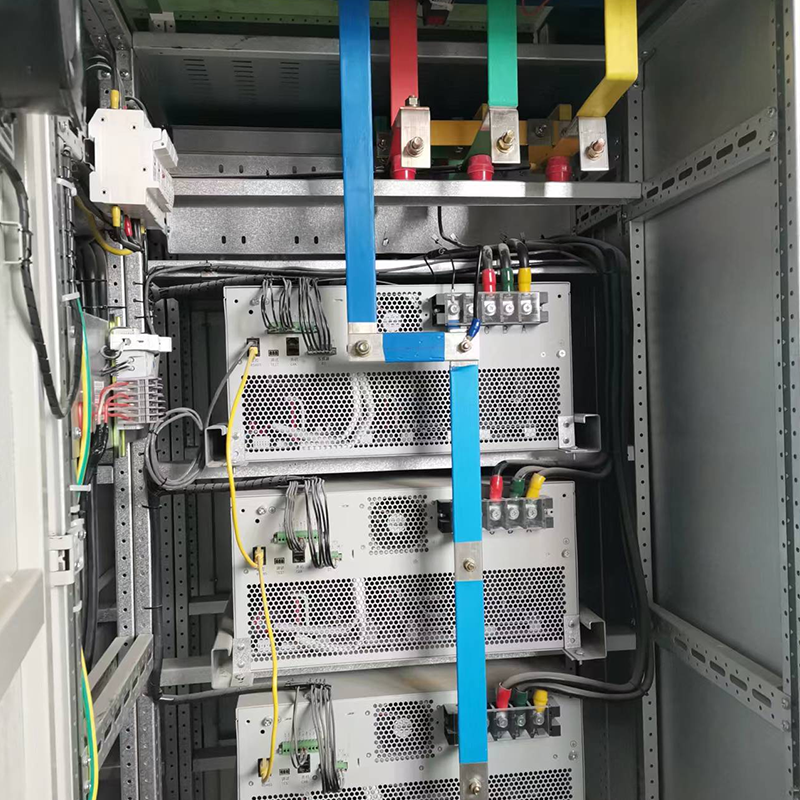

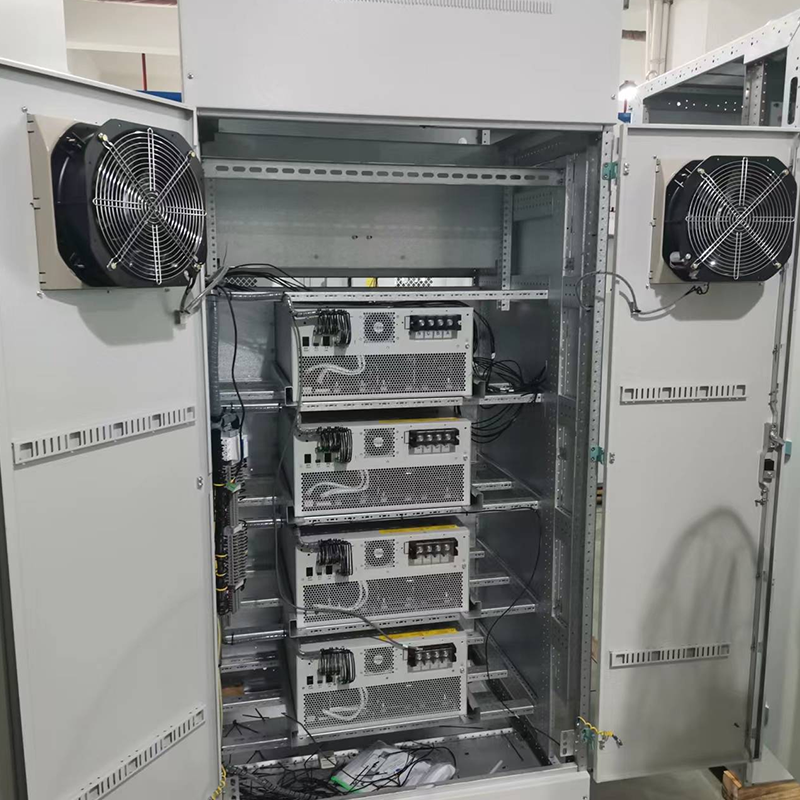

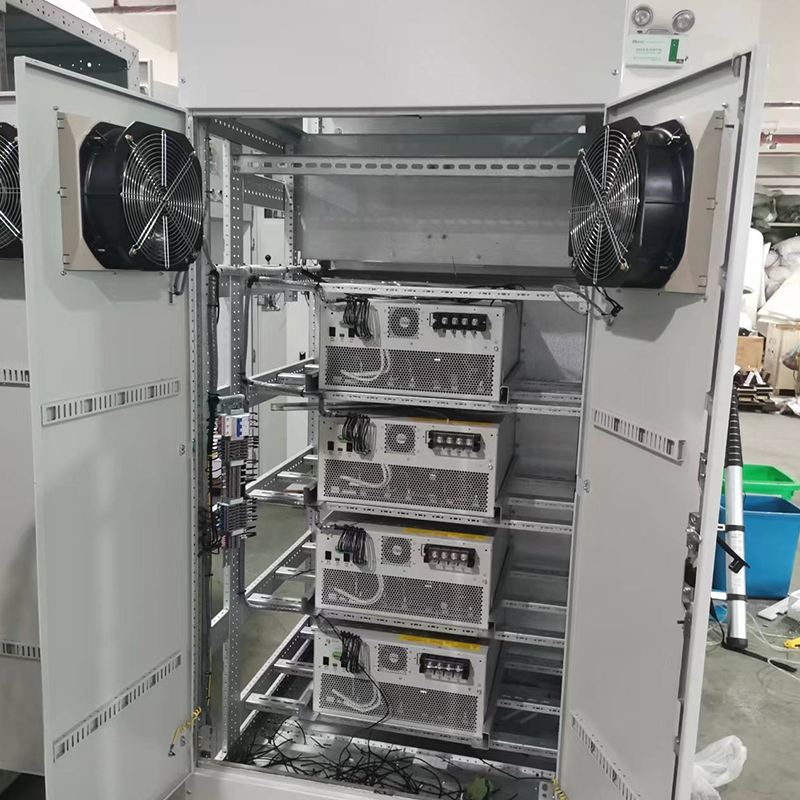

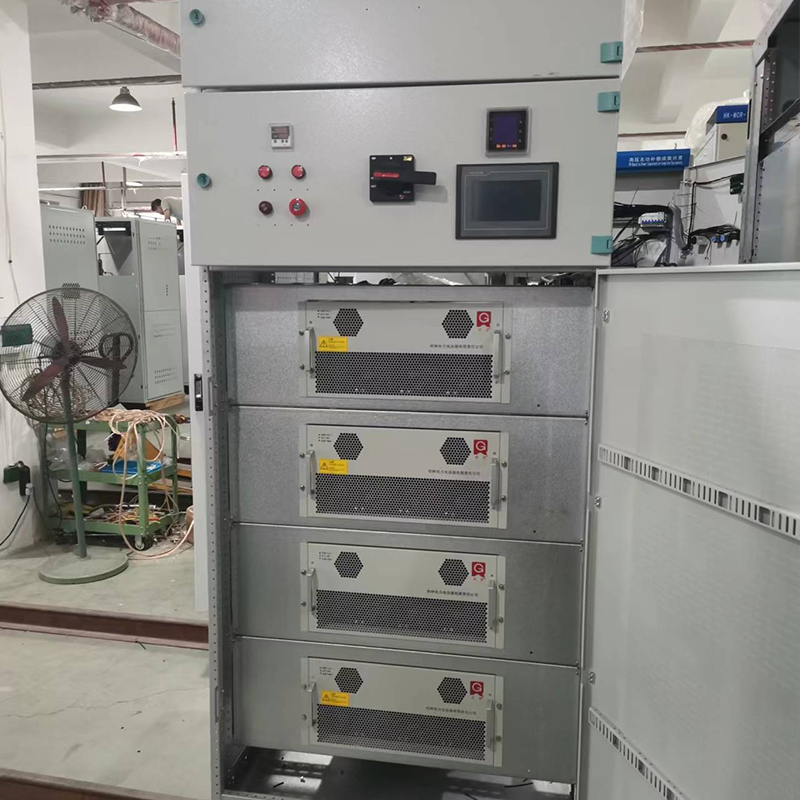

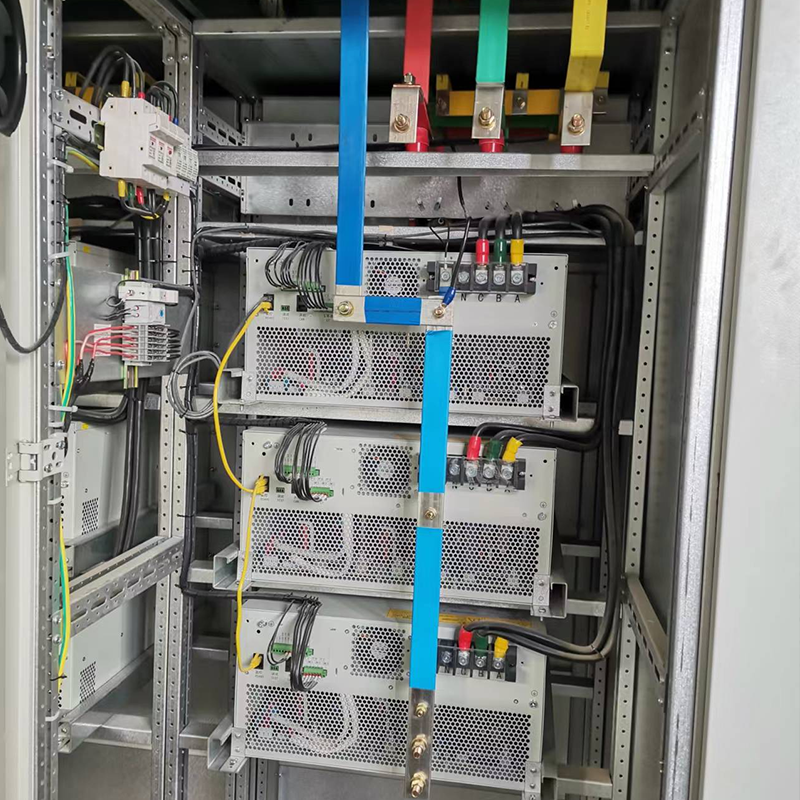

Шкафы активных фильтров

Принцип работы изделия Функциональный принцип Пользователи могут настраивать параметры таким образом, чтобы устройство могло одновременно выполнять функции фильтрации гармоник, динамической компенсации реактивной мощности, компенсации дисбаланса трех фаз, компенсации просадок напряжения и друг...

Отправить заявку

Описание

маркер

Принцип работы изделия

Функциональный принцип

Пользователи могут настраивать параметры таким образом, чтобы устройство могло одновременно выполнять функции фильтрации гармоник, динамической компенсации реактивной мощности, компенсации дисбаланса трех фаз, компенсации просадок напряжения и другие.

Функциональный принцип SDAPF/SDSVG

Название принципа	Описание принципа
Принцип фильтрации гармоник	SDAPF/SDSVG собирает сигналы тока в режиме реального времени через внешние трансформаторы тока, выделяет гармоническую составляющую с помощью внутренней цепи обнаружения и генерирует компенсационный ток, равный по величине и противоположный по фазе гармоникам в системе через силовой преобразователь IGBT, реализуя функцию фильтрации гармоник. Выходной компенсационный ток SDAPF/SDSVG динамично и точно изменяется в соответствии с уровнем гармоник в системе, поэтому проблема избыточной компенсации не возникает. Кроме того, SDAPF/SDSVG оснащен функцией защиты от перегрузки: когда уровень гармоник в системе превышает мощность фильтра, устройство может автоматически ограничивать выходную мощность до 100% от номинальной, предотвращая перегрузку.
Принцип компенсации реактивной мощности	SDAPF/SDSVG генерирует емкостный или индуктивный ток основной частоты через силовой преобразователь IGBT в соответствии с реактивной мощностью системы, достигая цели динамической компенсации реактивной мощности. Целевое значение компенсации можно задать через панель управления; при этом не возникает избыточной компенсации, а сам процесс проходит плавно, не создавая пусковых токов, воздействующих на нагрузку и электросеть.
Принцип компенсации трехфазного дисбаланса	SDAPF/SDSVG извлекает составляющие дисбаланса на основе тока системы. Три фазы генерируют ток, равный по величине и противоположный по фазе составляющим дисбаланса, компенсируя несбалансированную часть до нуля. Это позволяет корректировать трехфазный несбалансированный ток до состояния трехфазного сбалансированного тока.

Особенности продукта

1.Модульная конструкция: неисправность любого модуля не влияет на нормальную работу других модулей, что значительно повышает надежность всего оборудования; обеспечивается плавное расширение мощности за счет прямого параллельного подключения нескольких устройств. При расширении используется метод управления «ведущий-ведомый»; при параллельном подключении нескольких модулей все они могут использовать один комплект трансформаторов тока;

2.Возможность одновременной фильтрации нечетных гармоник тока со 2-й по 50-ю; при необходимости можно настроить до 13 диапазонов фильтруемых гармоник. При коэффициенте искажения тока нагрузки >20% эффективность фильтрации составляет не менее 85%; при коэффициенте искажения <20% — не менее 75%; компенсация реактивной мощности позволяет довести коэффициент мощности до 1; возможна корректировка дисбаланса трехфазного тока до полного баланса.

3.Использование импортных IGBT пятого поколения от всемирно известных брендов позволяет автоматически регулировать выходной сигнал в соответствии с гармоническим током нагрузки для динамической фильтрации;

4.Использование управляющего чипа FPGA военного класса от американской компании Xilinx обеспечивает высокую скорость работы и надежность;

5.Многоуровневая конструкция предотвращает оседание пыли и влаги на печатных платах, что позволяет использовать устройство в суровых условиях эксплуатации;

6.Функции фильтрации, компенсации реактивной мощности и компенсации трехфазного дисбаланса могут быть выбраны по отдельности или в сочетании, с возможностью настройки приоритетности функций;

7.Используется алгоритм обнаружения на основе итеративного ДФП со скользящим окном, обеспечивающий высокую скорость вычислений: время мгновенного отклика составляет менее 0,1 мс, а полное время отклика компенсации устройства — менее 20 мс;

8.Выходная фильтрация реализована по структуре LCL для подключения к сети, благодаря чему собственные высокочастотные несущие не возвращаются в сеть и не создают помех для другого оборудования в системе распределения электроэнергии;

9.Обладает полным набором функций защиты, включая защиту от перенапряжения, перегрузки по току, перегрева, короткого замыкания и другие комплексные меры, а также функцией самодиагностики системы;

10.Оснащен схемой управления мягким стартом, которая позволяет избежать чрезмерных пусковых токов в момент включения, ограничивая ток в пределах номинального диапазона;

11.Использование надежных механизмов ограничения тока: когда ток компенсации в системе превышает номинальную мощность устройства, оно автоматически ограничивает выход на уровне 100% мощности, поддерживая нормальную работу и предотвращая неисправности, такие как перегорание из-за перегрузки;

12.В главной цепи используется трехуровневая топология, что обеспечивает высокое качество выходного сигнала и низкие потери при переключении;

13.Настенные модули оснащены собственным 4,3-дюймовым сенсорным экраном для настройки параметров, просмотра данных, состояния и событий. Модули стоечного типа устанавливаются в шкафы и могут управляться через 7-дюймовый сенсорный экран высокой четкости для централизованного мониторинга. Система удобна в эксплуатации, экран в реальном времени отображает рабочие параметры системы и устройства, а также поддерживает функцию аварийной сигнализации;
