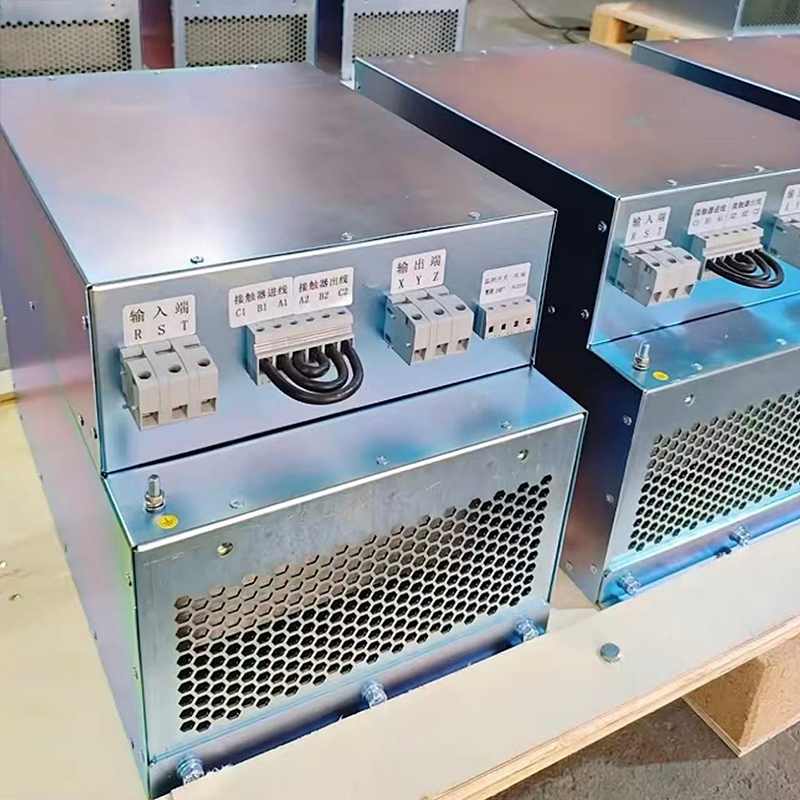

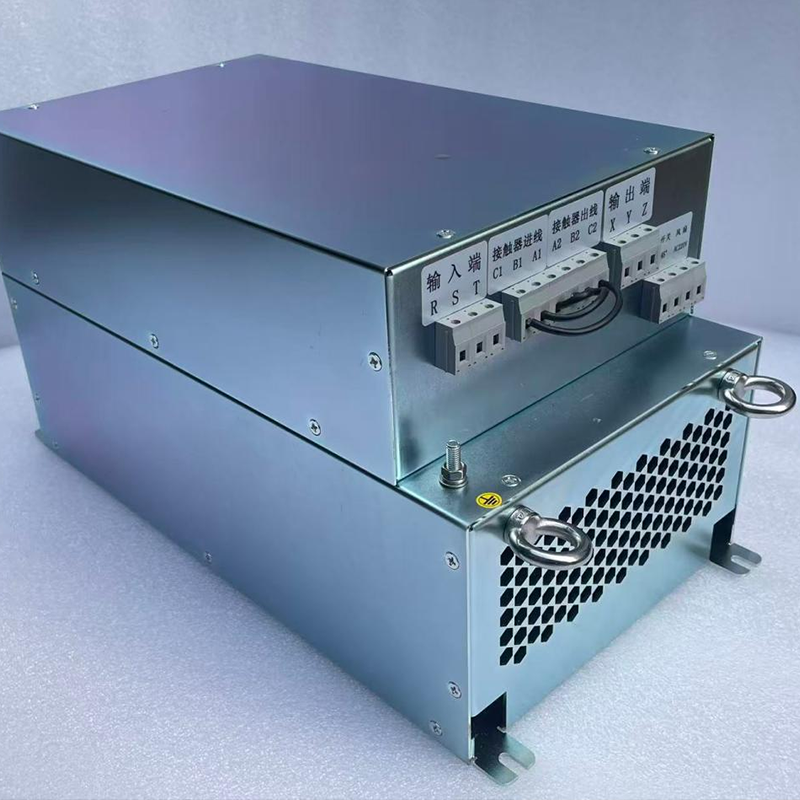

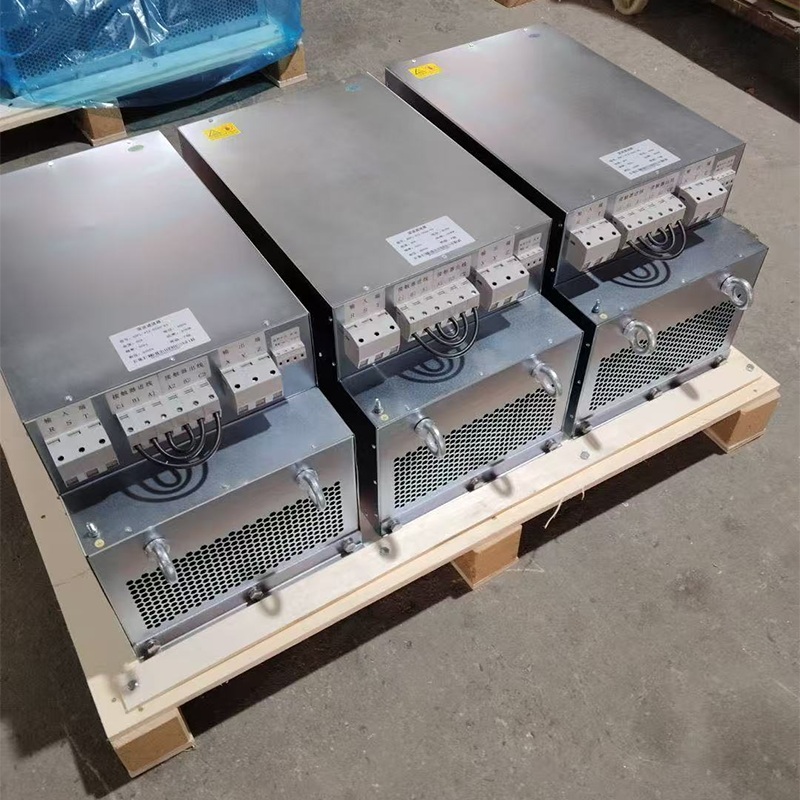

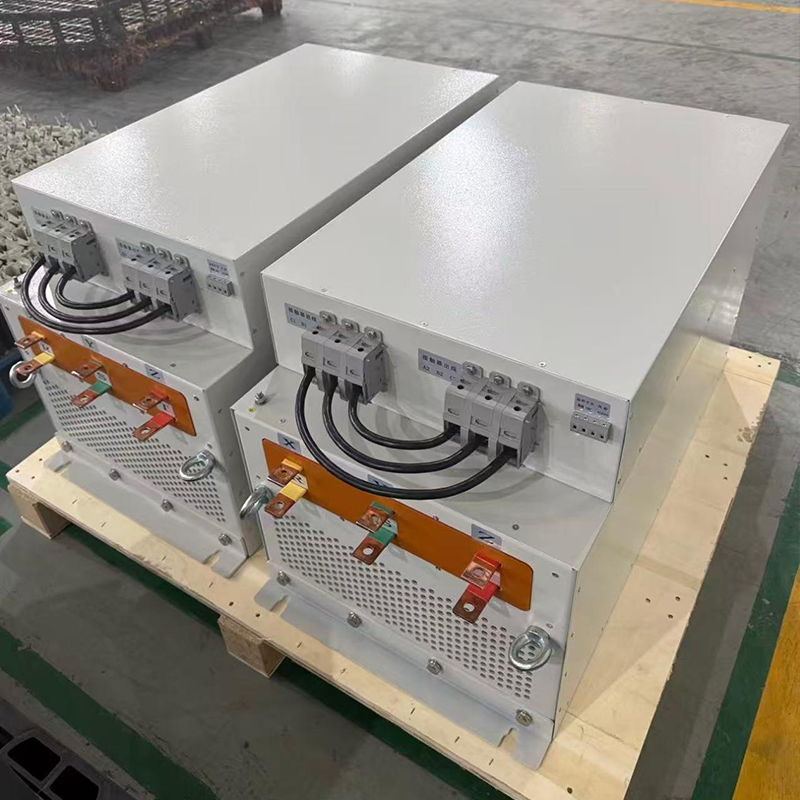

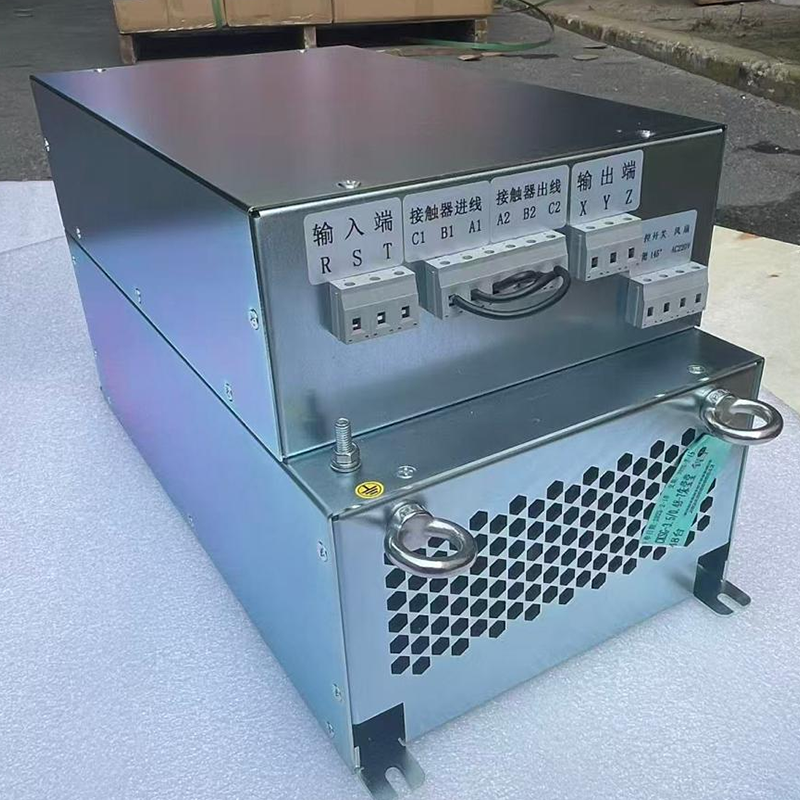

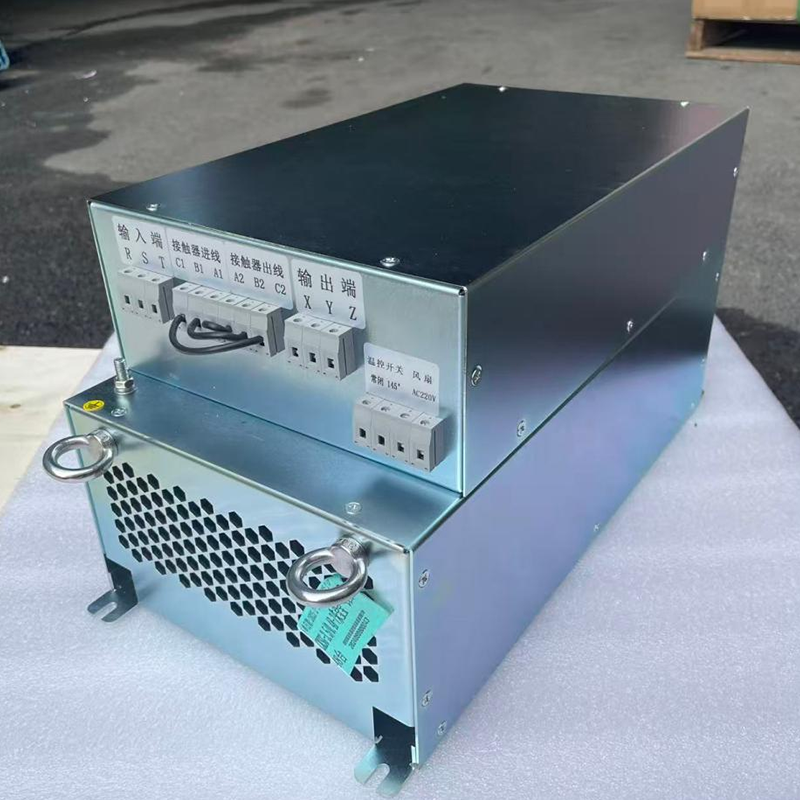

Фильтры гармоник
Используя принцип последовательного резонанса, высокоэффективные фильтрующие конденсаторы и реактивные катушки соединяются последовательно в систему фильтрации и компенсации, которая одновременно поглощает основные гармонические составляющие в системе и компенсирует реактивную мощность. Объедин...
Описание
маркер
Используя принцип последовательного резонанса, высокоэффективные фильтрующие конденсаторы и реактивные катушки соединяются последовательно в систему фильтрации и компенсации, которая одновременно поглощает основные гармонические составляющие в системе и компенсирует реактивную мощность. Объединение функций динамической компенсации реактивной мощности и фильтрации позволяет быстро реагировать на изменения нагрузки, подавлять колебания тока, поглощать гармоники в электросети и повышать эффективность использования электроэнергии.
Гармонические фильтры разработаны для существенного устранения гармонических искажений тока, вызванных импульсными выпрямителями. Серия гармонических фильтров компании Tongyao представляет собой пассивную систему, состоящую из последовательно соединенных индуктивно-емкостных элементов, образующих фильтр низких частот, предназначенную для устранения характерных низкочастотных гармоник 5-й, 7, 11, 13 и т. д., не требуют индивидуальной настройки или фазового сдвига в зависимости от источника гармоник, а уровень гармоник **может быть удержан в пределах 5 %.**
Типичные области применения: оборудование с шестиимпульсным выпрямителем на входе, электрические приводы, оборудование для автоматизации производственных процессов, установки для очистки воды и сточных вод, вентиляторы и насосы, системы отопления, вентиляции и кондиционирования воздуха, системы быстрой зарядки постоянным током и другие системы силовой электроники.
Технические характеристики
1.Напряжение в сети: 380 В
2.Номинальная рабочая частота: 50/60 Гц
3.Номинальная мощность: 4 кВт — 200 кВт
4.Номинальный рабочий ток: 10–380 А
5.Общее гармоническое искажение тока: <5 % при номинальной мощности
6.Испытание на выдерживаемое напряжение: обмотка относительно сердечника — 3000 В переменного тока / 10 мА / 60 с
7.Сопротивление изоляции: сопротивление изоляции при напряжении 1000 В постоянного тока > 100 МОм
8.Класс изоляции: на выбор класс F или H
9.Уровень шума: <75 дБ
10.Перегрузочная способность: 1,5-кратная — 1 мин, 2-кратная — 10 с
11.Класс огнестойкости: UL94 V-2 или выше
12.Характеристики насыщения: при 1,5-кратной перегрузке индуктивность не снижается
13.Соответствует стандартам CE и имеет сертификат CE
14.Степень защиты: P00
15.Условия хранения: температура от -40 °C до ~70 °C
16.Относительная влажность: < 90 %, без образования конденсата
17.Давление: 70–106 кПа
18.Рабочая температура: от -30 °C до 55 °C; при температуре выше 50 °C следует снизить номинальную мощность
Применение на высоте над уровнем моря: номинальный ток при высоте до 1000 метров; при высоте свыше 1000 метров номинальный ток снижается на 1 % на каждые 100 метров повышения высоты.
