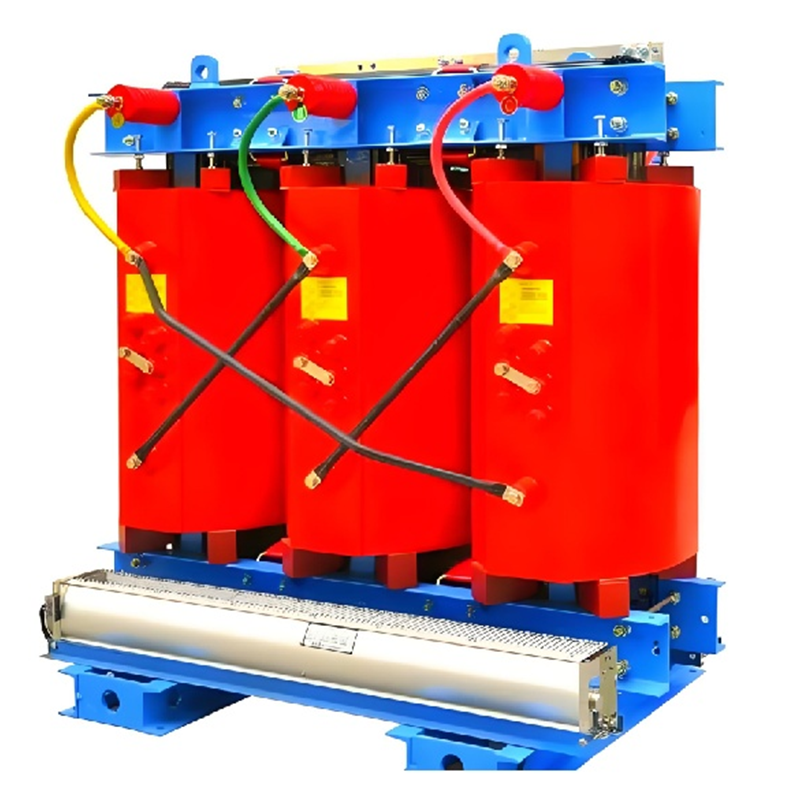

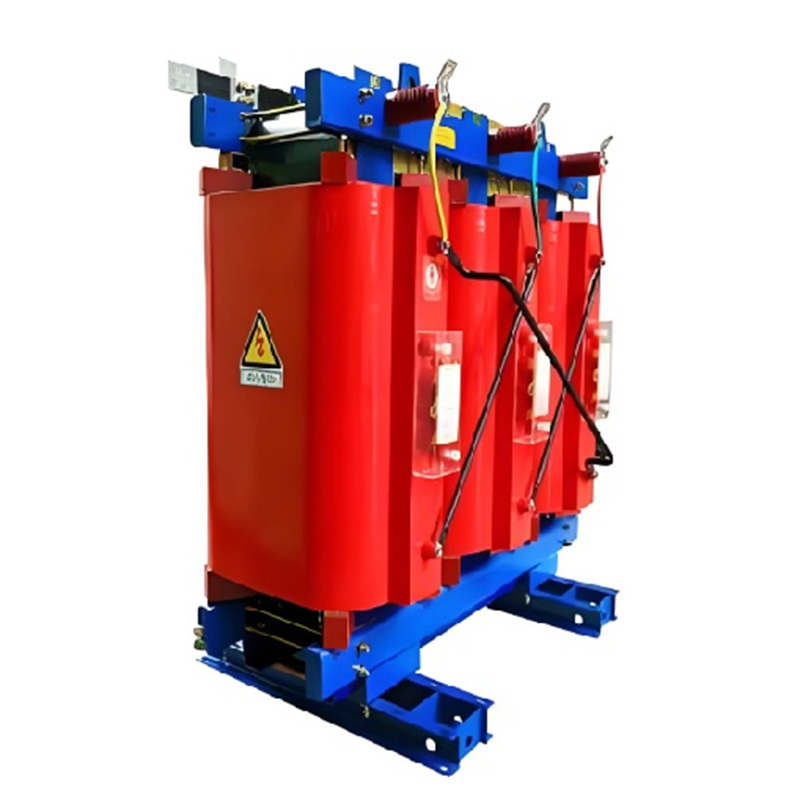

Сухие трансформаторы с эпоксидной литой изоляцией (серии SCB10/SCB13/SCB14)
Подходят для установки внутри помещений с высокими требованиями пожарной безопасности, таких как подвальные распределительные помещения, торговые центры, больницы, центры обработки данных, высотные здания.
Ключевые особенности
1.Пожаробезопасность: отсутствие трансформаторного масла, риска утечки масла и возгорания; материал самозатухающий, не поддерживает горение, высокая пожарная безопасность.
2.Не требует обслуживания и экологичен: обмотки изготовлены методом вакуумной заливки эпоксидной смолой, защищены от влаги, пыли и образования конденсата, что обеспечивает длительную стабильную работу.
3.Низкий уровень частичных разрядов и низкий уровень шума: уровень частичных разрядов ≤ 10 пКл, низкий уровень шума при работе, подходит для районов с высокой плотностью населения.
4.Высокая перегрузочная способность: оснащён вентиляторами охлаждения, при принудительном воздушном охлаждении допускает кратковременную перегрузку на 15–20%.
5.Высокий класс изоляции: класс изоляции F (155 °C) / H; степень защиты IP20 или IP54 на выбор.
Типовой диапазон параметров
1.Номинальная мощность: 50 кВА – 3150 кВА
2.Класс напряжения: 10 кВ / 0,4 кВ
3.Способ охлаждения: AN (естественное воздушное) / AF (принудительное воздушное)
4.Группа соединения обмоток: Dyn11
Силовой трансформатор — это ключевое электропередающее и распределительное оборудование, которое на основе принципа электромагнитной индукции осуществляет преобразование напряжения переменного тока, передачу и распределение электроэнергии. В основном он преобразует высокое напряжение электрической сети в низкое напряжение, пригодное для использования потребителем, а также может применяться для повышения напряжения при передаче электроэнергии. Силовые трансформаторы широко используются в различных системах электроснабжения и распределения электроэнергии: при реконструкции электрических сетей, на промышленных и коммерческих объектах, в жилых комплексах, в муниципальной инфраструктуре, в солнечной и ветровой энергетике, на железнодорожном транспорте, в больницах, школах, центрах обработки данных и других объектах.
Продукция данной серии разрабатывается, производится и испытывается в строгом соответствии с национальными стандартами GB 1094 «Силовые трансформаторы», GB/T 6451 и стандартом энергоэффективности GB 20052-2020. Серия включает два основных типа: масляные силовые трансформаторы и сухие силовые трансформаторы. Предлагаются различные исполнения: с медными или алюминиевыми обмотками, стандартного класса энергоэффективности или первого класса, на частоту 50 Гц по внутренним стандартам или 60 Гц для экспортных заказов. Возможно нестандартное изготовление по индивидуальному заказу с требуемыми напряжением, мощностью и степенью защиты.
Основные общие технические параметры (справочно для распределительных трансформаторов 10 кВ)
| Параметр | Стандартное значение |
| Номинальная частота | 50 Гц (возможно изготовление на 60 Гц для экспорта) |
| Напряжение на стороне ВН | 10 кВ |
| Напряжение на стороне НН | 0,4 кВ |
| Напряжение короткого замыкания | 4 % (при мощности ≤ 630 кВА); 4,5–5 % (при мощности ≥ 800 кВА) |
| Число фаз | Трёхфазное |
| Высота над уровнем моря (при эксплуатации) | ≤ 1000 м (для больших высот возможно изготовление по заказу) |
| Температура окружающей среды | от -20 °C до +40 °C |
Основные конструктивные элементы
1.Магнитопровод: изготовлен из высококачественной холоднокатаной текстурированной электротехнической стали / аморфного сплава, шихтовка с многоступенчатыми стыками, что снижает потери холостого хода и уровень шума.
2.Обмотки: высоковольтные многослойные цилиндрические обмотки; низковольтные обмотки из медной фольги / провода. Медные провода обладают отличной проводимостью и низкими потерями; исполнение с алюминиевыми обмотками позволяет снизить закупочную стоимость.
3.Бак / корпус (для масляных трансформаторов): гофрированный бак, сваренный из стального листа, с радиаторами для отвода тепла.
4.Литой корпус, вентилятор, термоконтроллер (для сухих трансформаторов): интеллектуальный контроллер температуры в режиме реального времени контролирует температуру обмоток, обеспечивает сигнализацию при перегреве и управление включением/выключением вентилятора.
5.Переключатель ответвлений: переключатель ответвлений без возбуждения (ПБВ) для точной регулировки напряжения.
Преимущества продукции
1.Высокая эффективность и энергосбережение: показатели потерь лучше национальных стандартов, снижение долгосрочных затрат на электроэнергию, подходит для проектов энергосбережения и снижения выбросов углерода.
2.Безопасность и надёжность: отработанная конструкция, устойчивая к коротким замыканиям, полный комплекс типовых испытаний при выпуске с завода.
3.Длительный срок службы: расчётный срок службы при нормальных условиях эксплуатации достигает 30 лет.
4.Гибкие решения: медные / алюминиевые обмотки, стандартный / первый класс энергоэффективности, 50 Гц / 60 Гц, наружная / внутренняя установка — возможно изготовление по индивидуальному заказу.
5.Полное послепродажное обслуживание: предоставляются консультации по выбору, монтаж и наладка, техническая поддержка по эксплуатации.
Типовые сценарии применения
1.Реконструкция городских и сельских электрических сетей, подстанции;
2.Жилые комплексы, торгово-развлекательные комплексы, гостиницы и офисные здания;
3.Заводские цеха, промышленные парки;
4.Повышающие / распределительные трансформаторы для объектов солнечной и ветровой энергетики, систем накопления энергии;
5.Больницы, школы, железнодорожный транспорт, аэропорты, муниципальные объекты;
6.Центры обработки данных, подвальные помещения и другие объекты с повышенными требованиями пожарной безопасности (предпочтительно сухие трансформаторы).
Рекомендации по выбору
1.При выборе мощности рекомендуется предусматривать запас 10–20 % для последующего увеличения нагрузки.
2.Для открытой наружной установки предпочтительно выбирать масляные герметичные трансформаторы; для внутренних распределительных помещений и подвальных электрощитовых — сухие трансформаторы.
3.Для экспортных заказов необходимо уточнять: частоту 50 Гц / 60 Гц, стандарты напряжения, напряжение короткого замыкания, класс энергоэффективности, местные требования сертификации.
