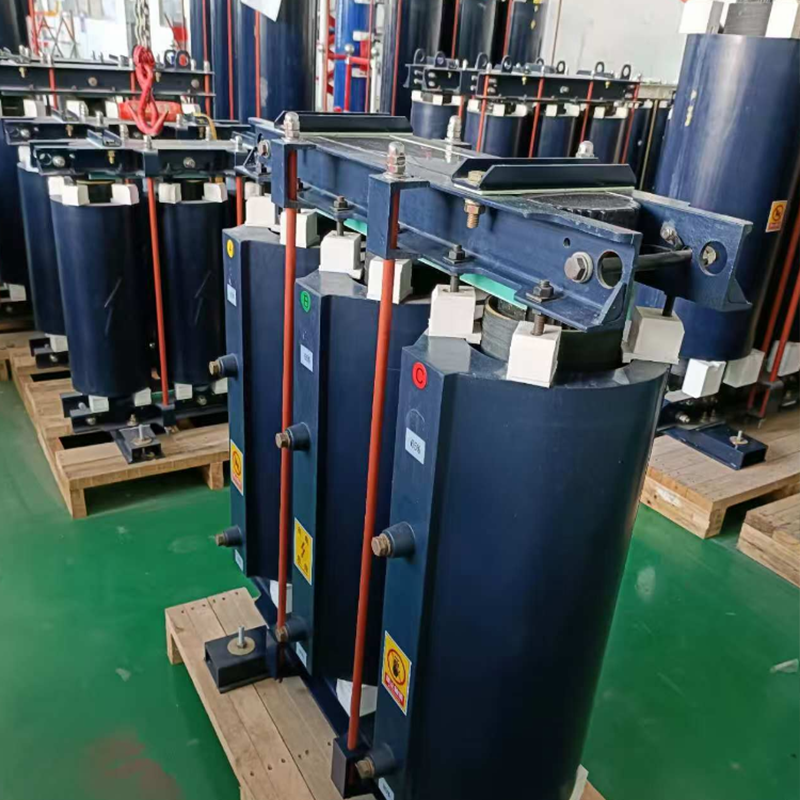

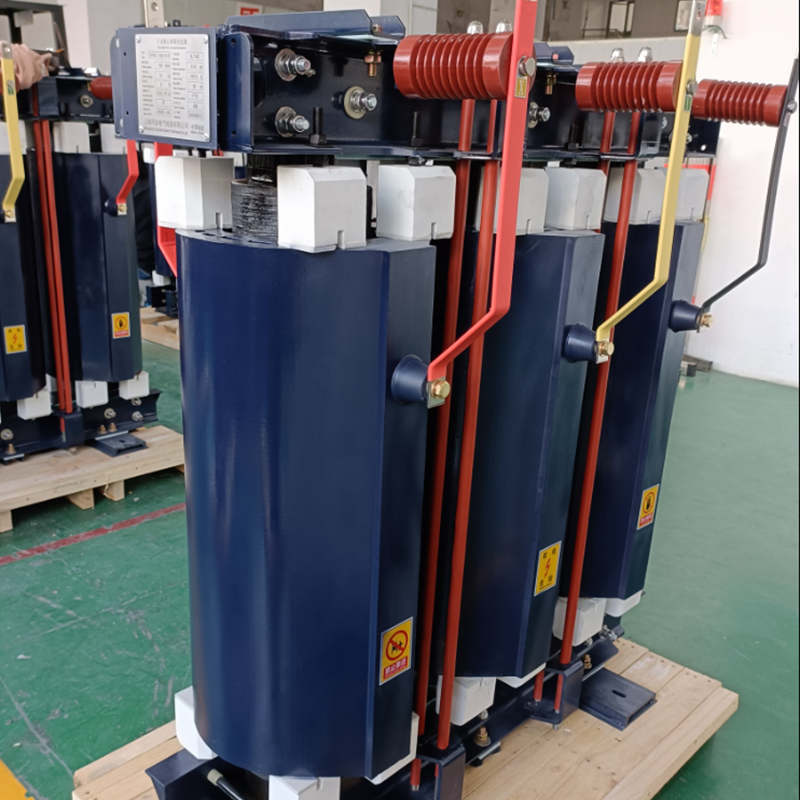

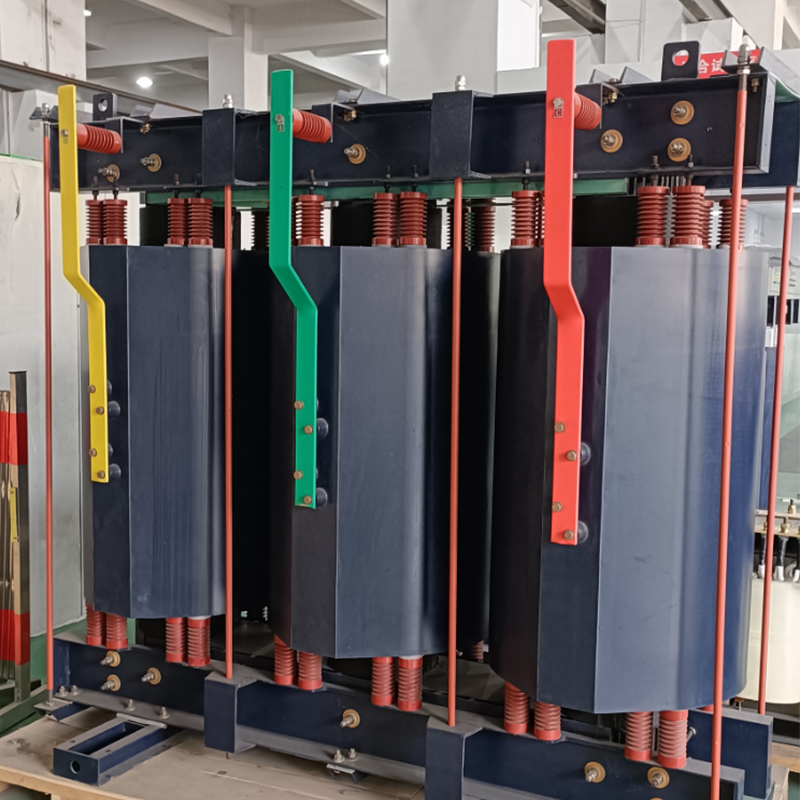

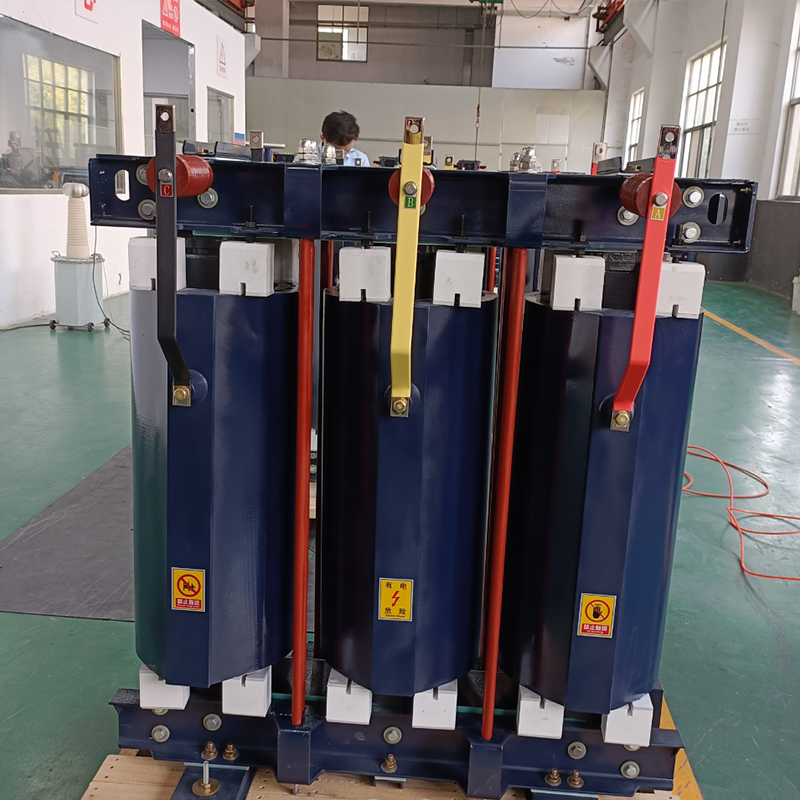

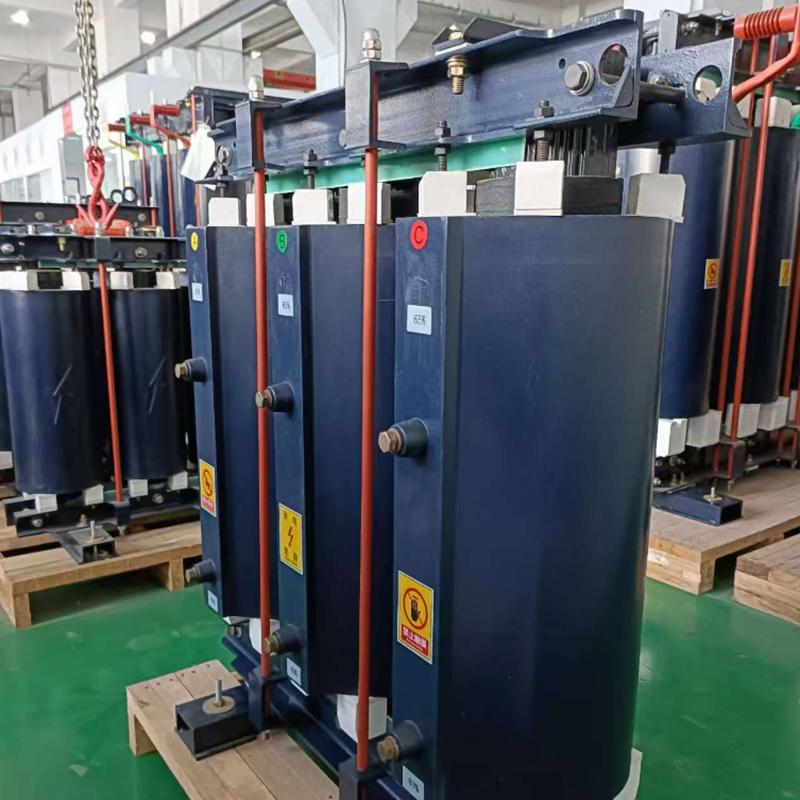

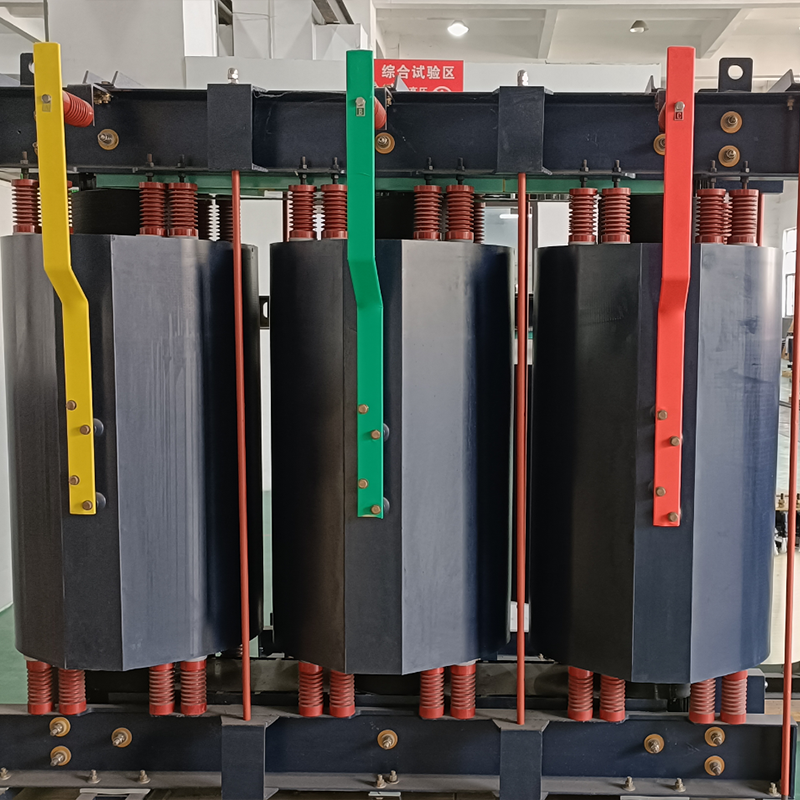

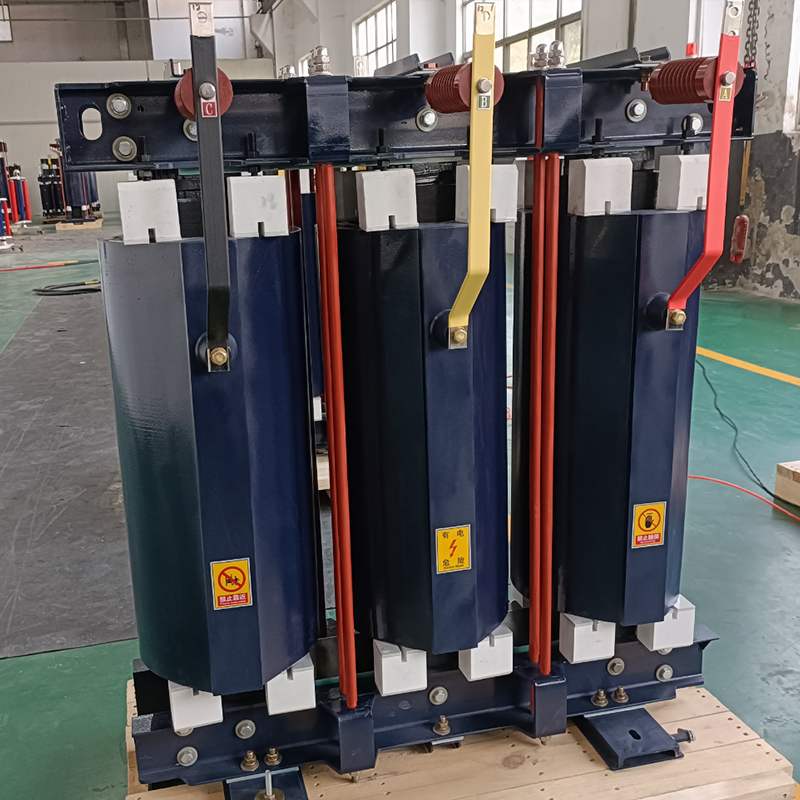

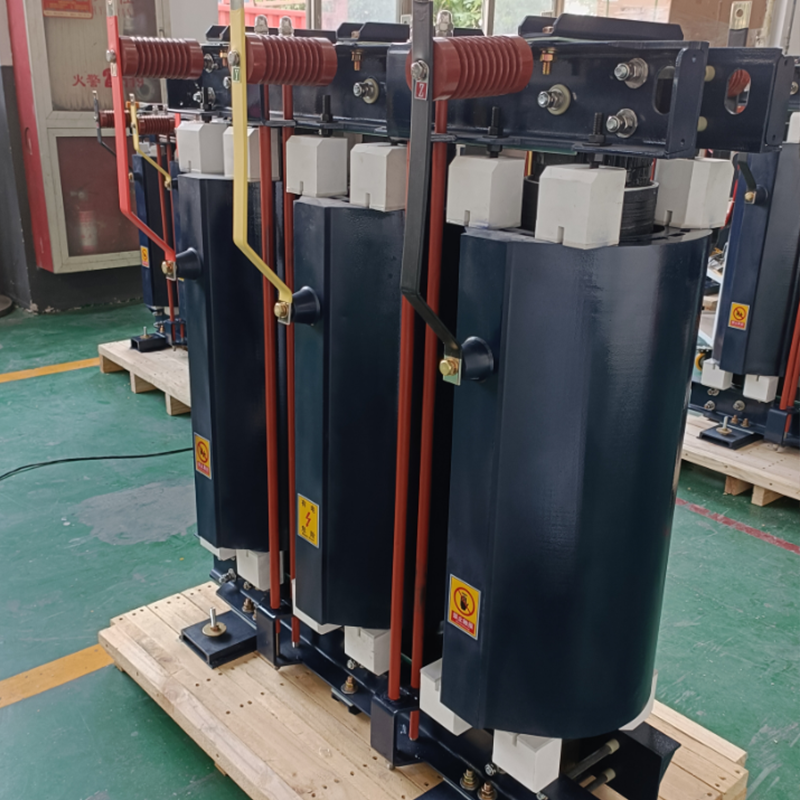

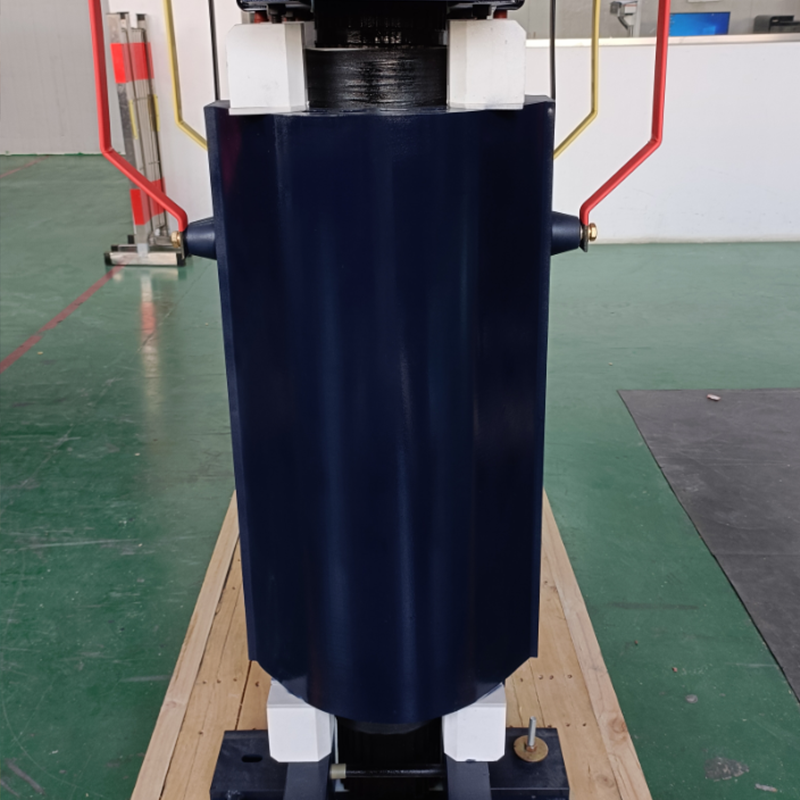

Сухие реакторы со стальным сердечником на 6–10 кВ
При компенсации ёмкостной реактивной мощности силовые конденсаторы часто подвергаются воздействию гармонических токов, бросков тока включения и коммутационных перенапряжений, что приводит к повреждению конденсаторов и снижению коэффициента мощности. Поэтому перед конденсаторами необходимо устан...
Описание
маркер
При компенсации ёмкостной реактивной мощности силовые конденсаторы часто подвергаются воздействию гармонических токов, бросков тока включения и коммутационных перенапряжений, что приводит к повреждению конденсаторов и снижению коэффициента мощности. Поэтому перед конденсаторами необходимо устанавливать фильтровые (настроечные) реакторы, предназначенные для подавления и поглощения гармоник, защиты конденсаторов, предотвращения вредного воздействия гармонических токов и напряжений на конденсаторы, улучшения качества электроэнергии, повышения коэффициента мощности, продления срока службы конденсаторов и обеспечения безопасной работы электрической сети.
Конструктивные особенности изделия
1.Изделие имеет трёхфазную сухую конструкцию с естественным охлаждением.
2.Магнитопровод изготовлен из высококачественной холоднокатаной электротехнической стали методом шихтовки; стержни магнитопровода выполнены с несколькими воздушными зазорами для обеспечения равномерности индуктивности.
3.Обмотки реактора изготовлены методом вакуумной заливки эпоксидной смолой, имеют эстетичный внешний вид, высокую электрическую прочность, безопасны и надёжны.
4.При сборке изделия зазоры между сердечником и стержнями заполняются эпоксидной смолой, что повышает механическую целостность реактора и снижает уровень шума при работе.
5.Габаритные размеры реактора разработаны с учётом стандартного шкафа, изделие имеет небольшие размеры и удобно в подключении.
Технические характеристики
1.Изделие предназначено для применения в электрических сетях напряжением 6 кВ и 10 кВ.
2.Коэффициент реактирования: 1%, 5%, 6%, 7%, 12%, 14% и др.
3.Класс изоляции: F.
4.Уровень шума: менее 65 дБ.
5.Перегрузочная способность: длительная безопасная эксплуатация при 1,35-кратной перегрузке.
6.Степень защиты: IP11.
