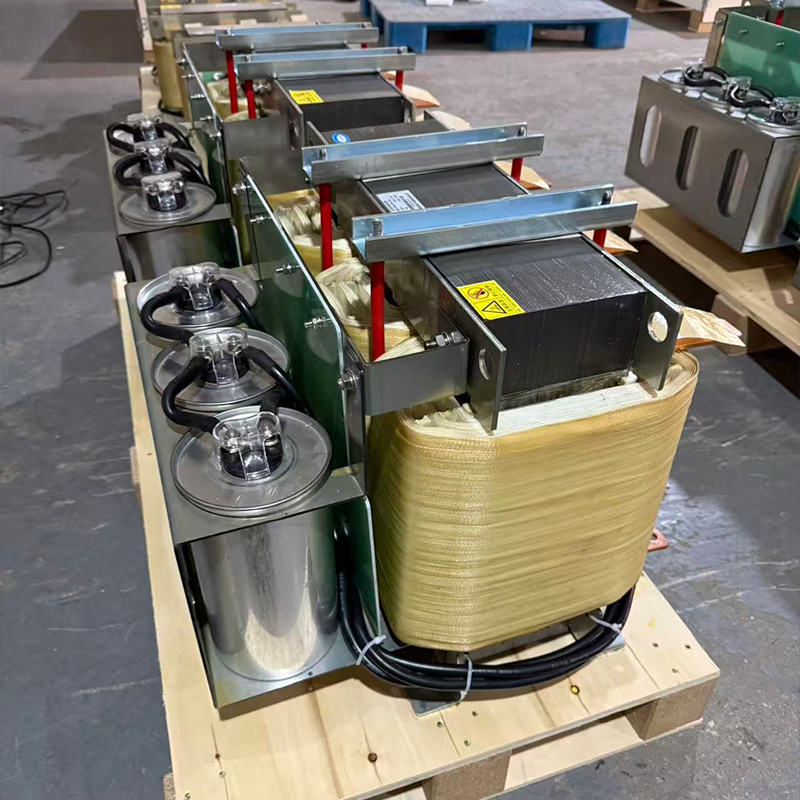

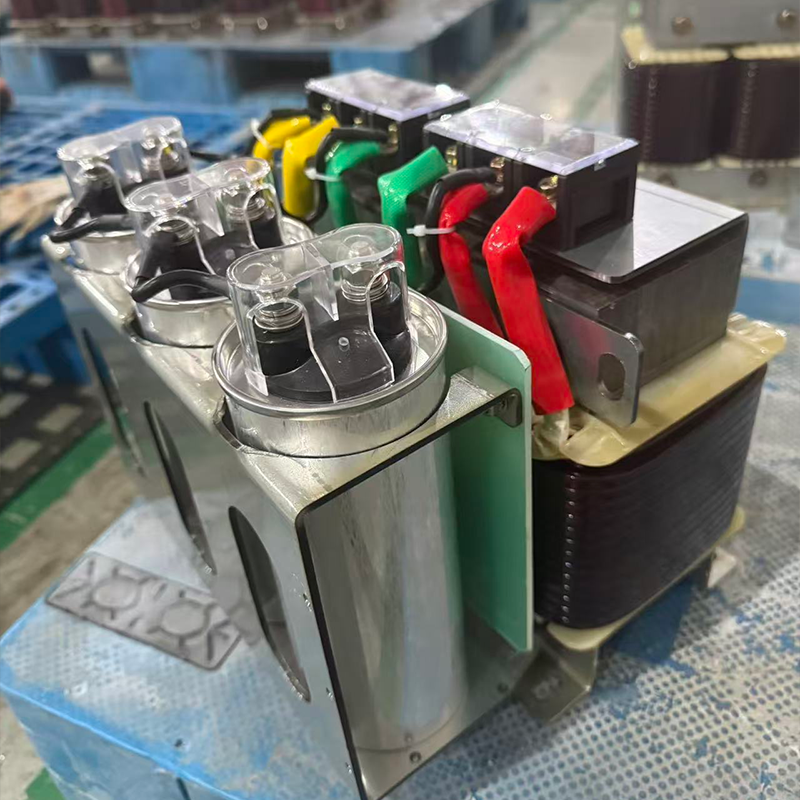

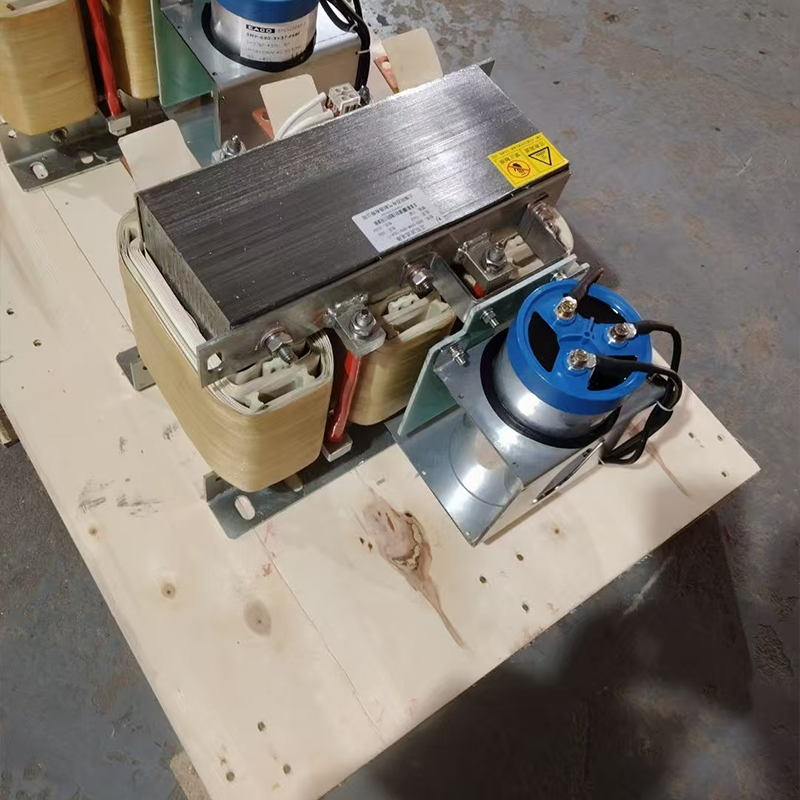

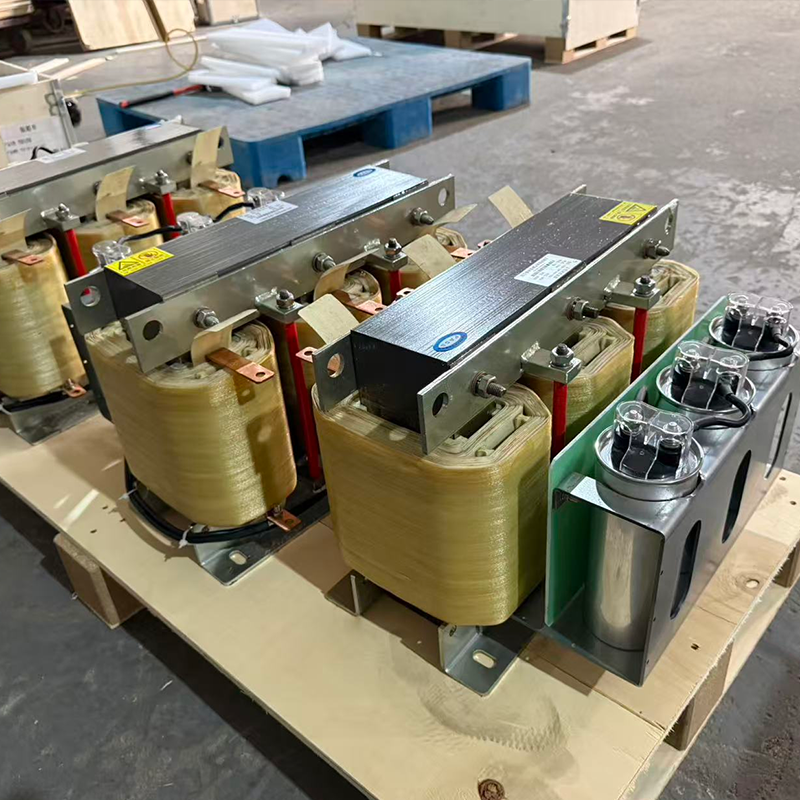

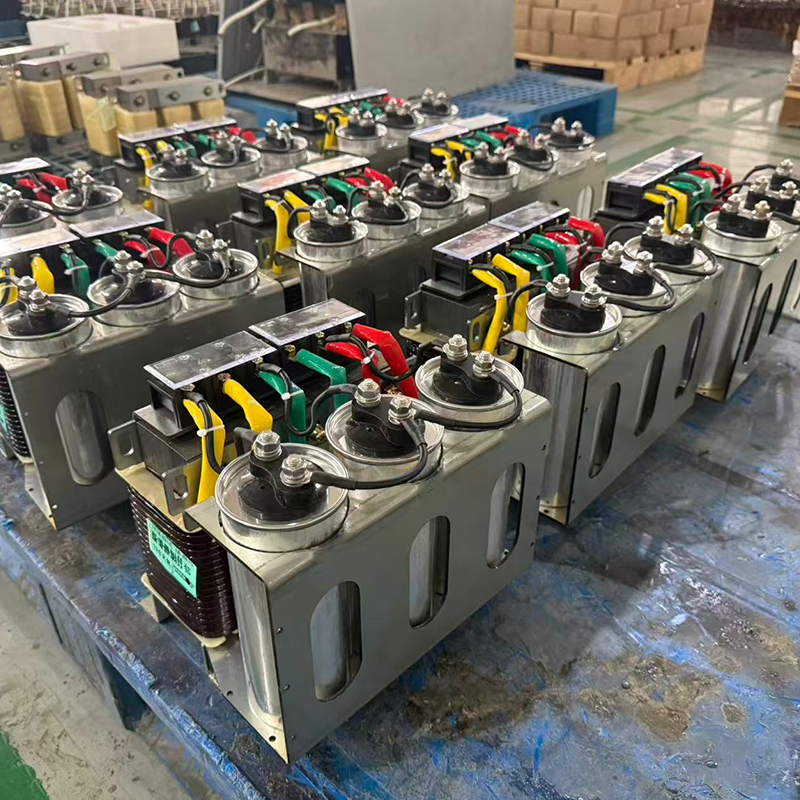

Синусоидальные фильтр
Синусоидальный фильтр используется для улучшения формы выходного напряжения преобразователя частоты, преобразования выходной ШИМ-сигналы преобразователя в синусоидальную волну, значительного снижения уровня гармоник на выходе, а также эффективного подавления высокочастотных и dv/dt-радиочастот...
Описание
маркер
Синусоидальный фильтр используется для улучшения формы выходного напряжения преобразователя частоты, преобразования выходной ШИМ-сигналы преобразователя в синусоидальную волну, значительного снижения уровня гармоник на выходе, а также эффективного подавления высокочастотных и dv/dt-радиочастотных помех.
Функциональные преимущества
Синусоидальный фильтр используется для улучшения формы выходного напряжения преобразователя частоты. Он преобразует выходную ШИМ-сигнал преобразователя частоты в синусоидальную волну, что позволяет значительно снизить уровень гармонических составляющих на выходе, эффективно подавлять высокочастотные и dv/dt-радиочастотные помехи, предотвращать старение и разрыв кабелей двигателя, снижать уровень шума двигателя, продлевать срок его службы, а также предотвращать повреждения оборудования, вызванные внезапными скачками тока и напряжения.
Технические характеристики
1.Номинальный ток: 2,0–1500 (А); значения выше этого диапазона считаются нестандартными
2.Уровень напряжения: 3×220–1140 (В); значения выше указанных считаются нестандартными
3.Частота двигателя: 0,1–400 (Гц)
4.Падение напряжения (uk): 5–12,5 (%) (номинальное напряжение, номинальный ток, 50 Гц)
5.Гармоническое напряжение: THD < 5 %
6.Частота переключения: 1,5–16 (кГц)
7.Длина кабеля электродвигателя: **5000 метров. Условия эксплуатации и хранения: от -40 до +85 (℃)
8.Класс изоляции: H
9.Степень защиты корпуса: IP00/IP23
10.Влажность окружающей среды: 0–98 (%), без образования конденсата
11.Высота над уровнем моря: 16/28/36
12.Нормы проектирования: EN 61558-2-20 (VDE 0570-2-20), GB 14549-93
