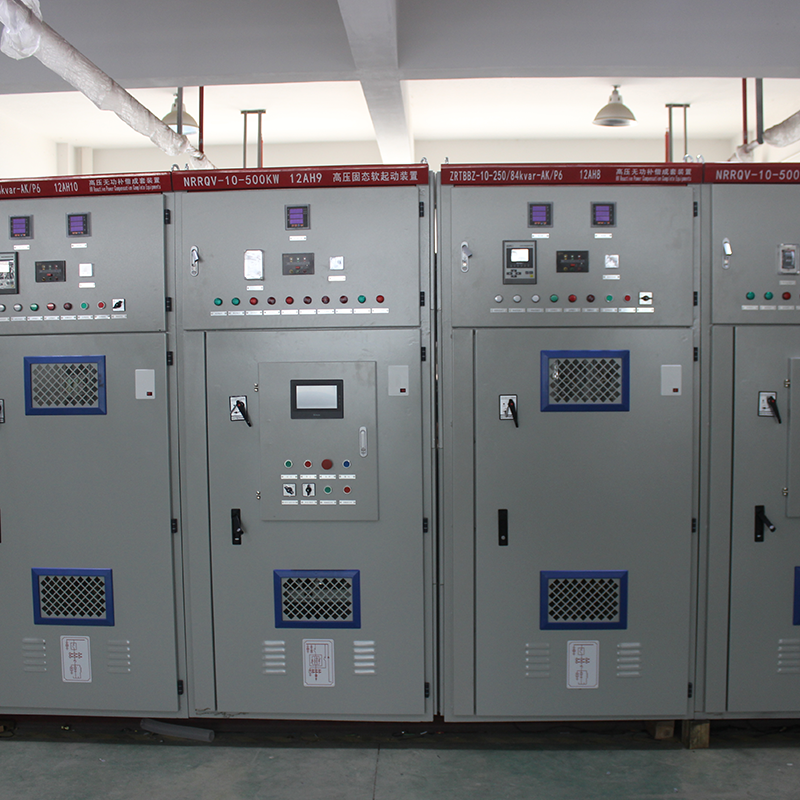

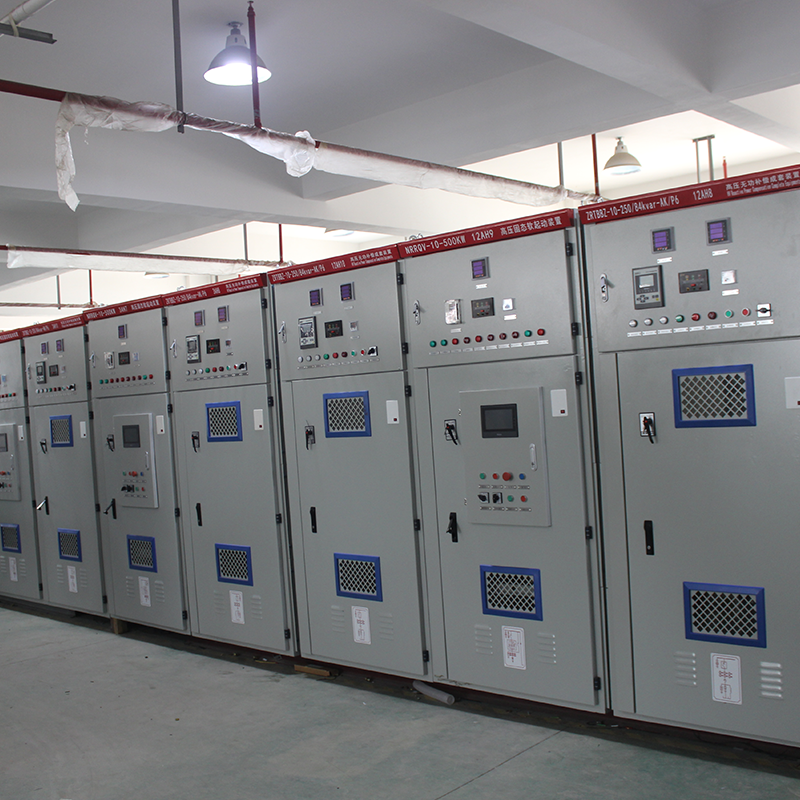

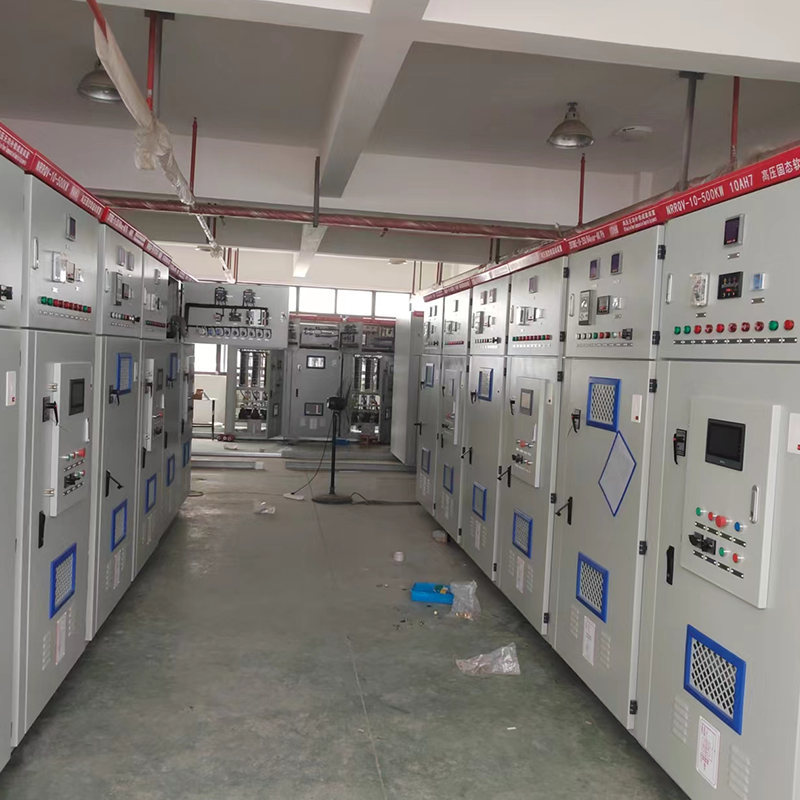

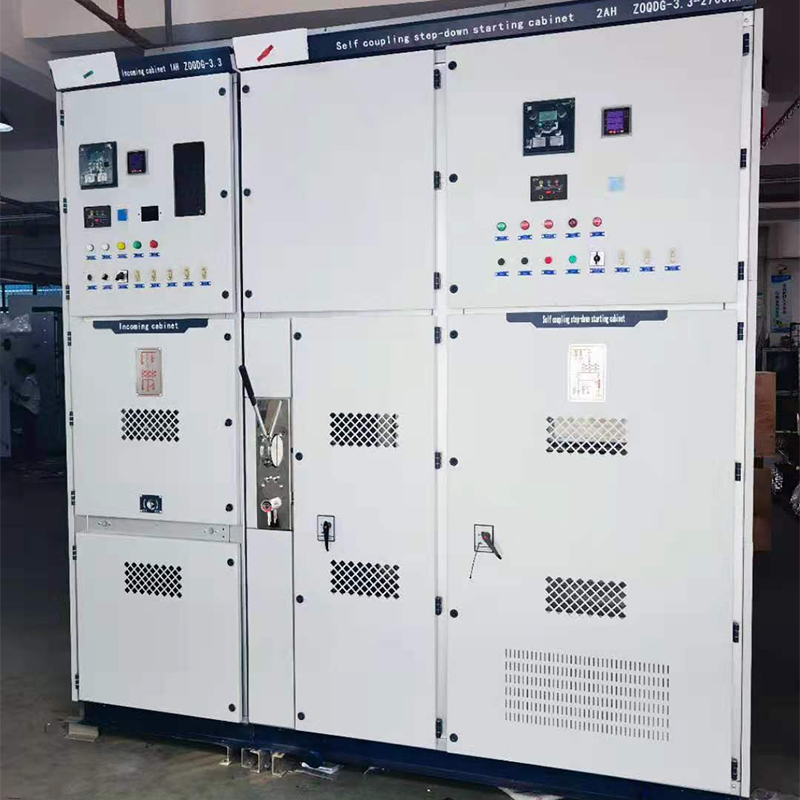

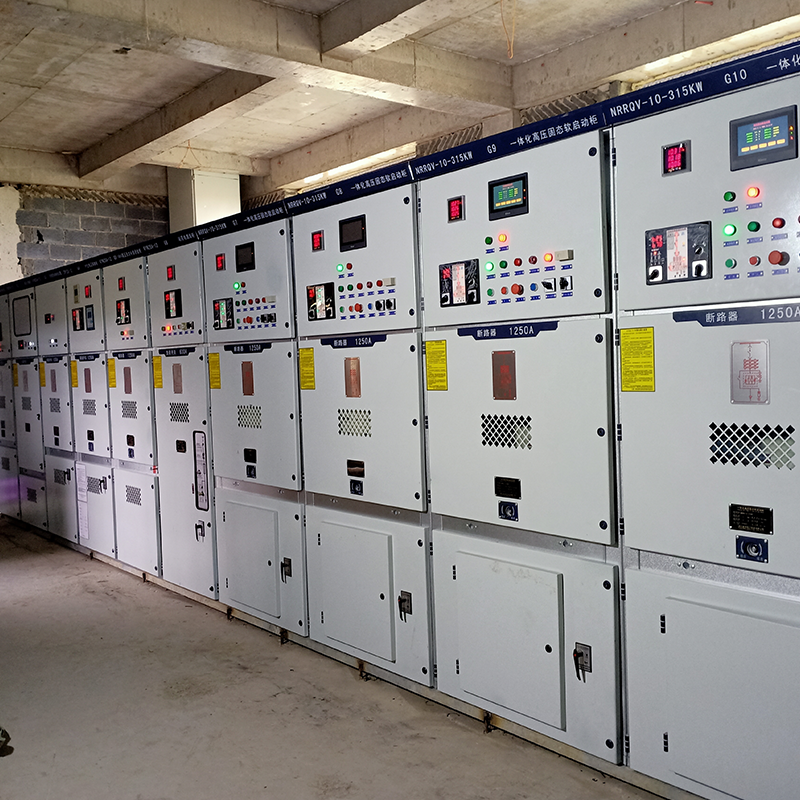

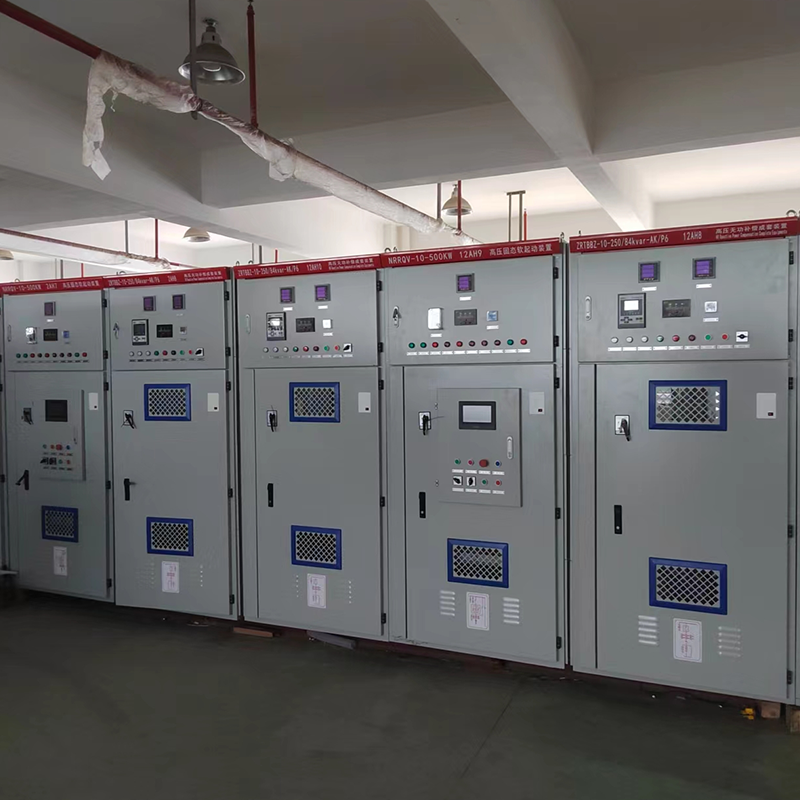

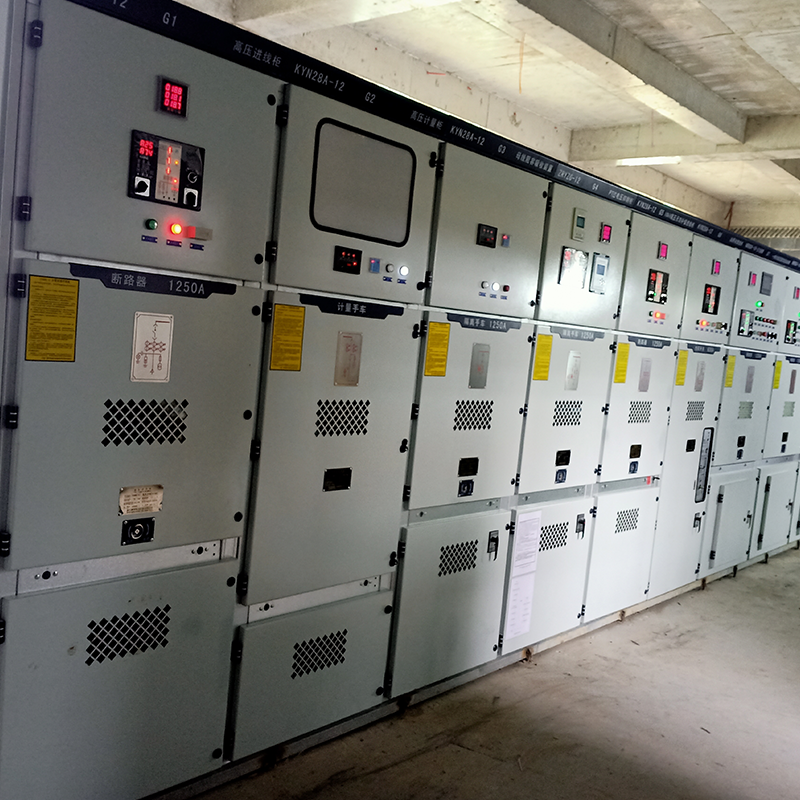

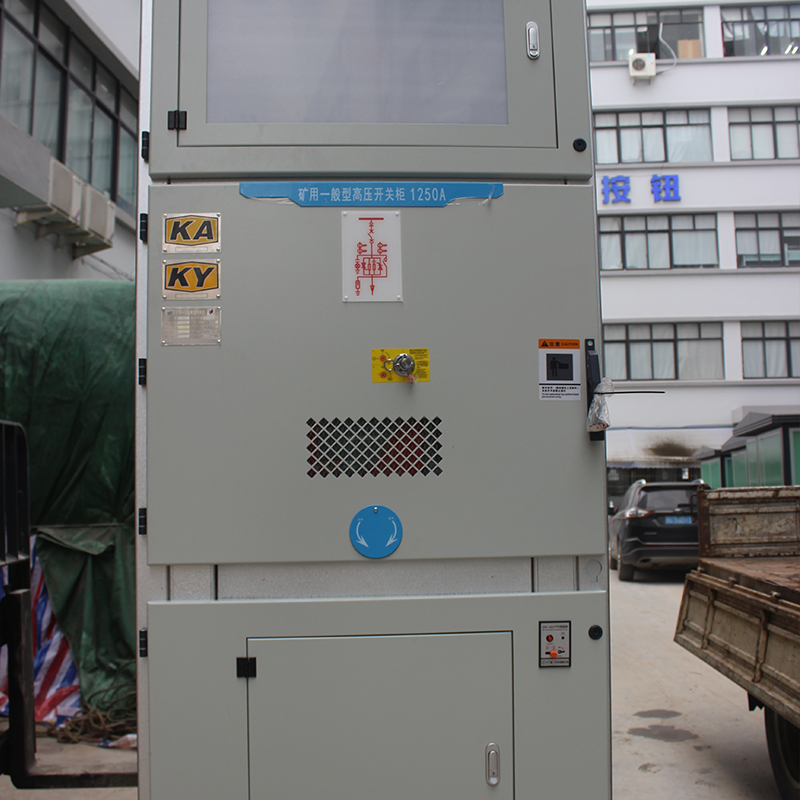

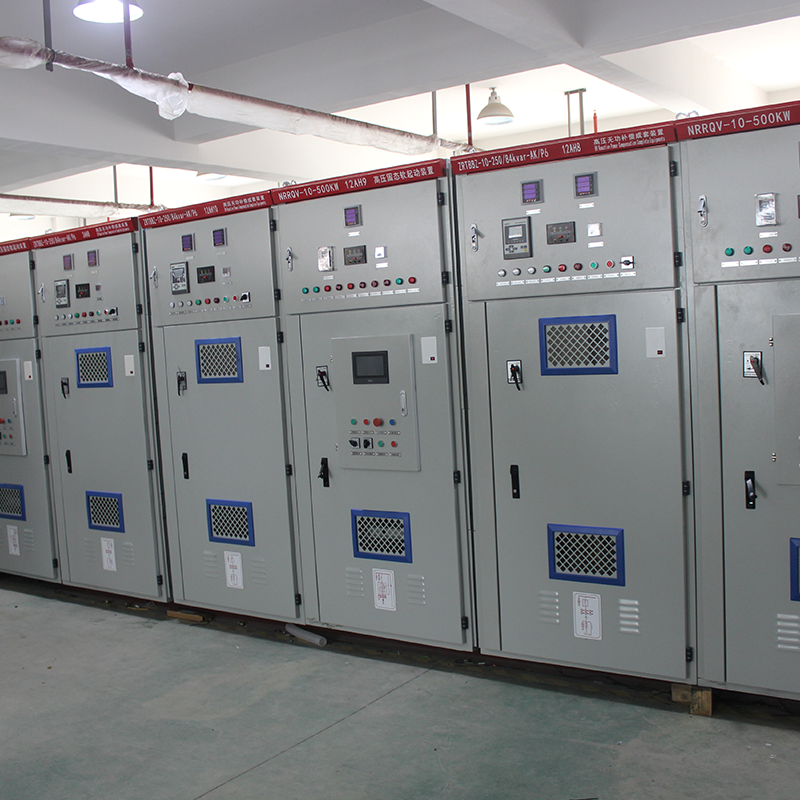

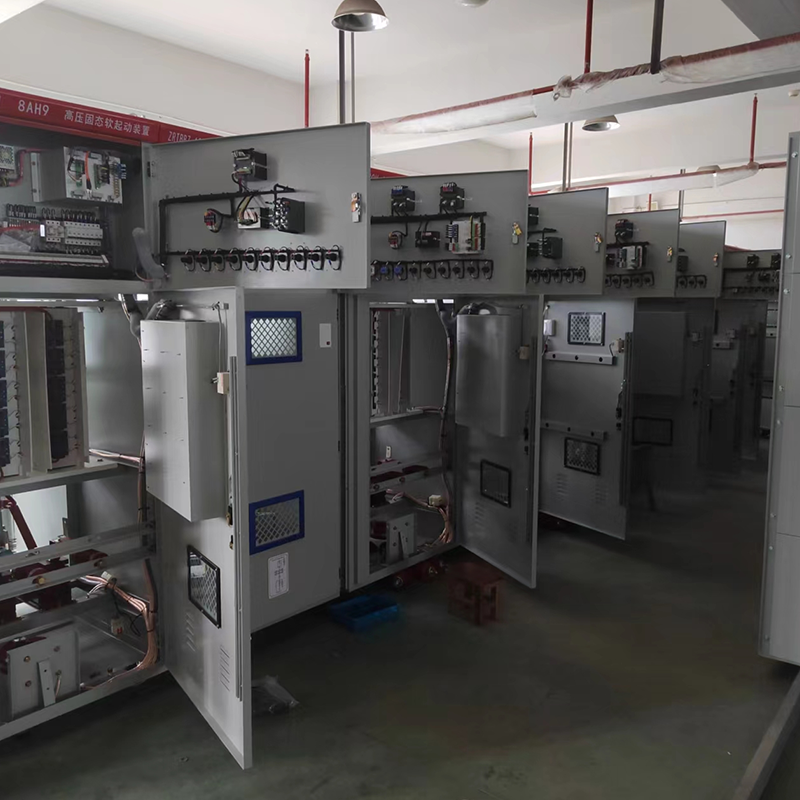

Высоковольтные твердотельные шкафы плавного пуска SDRQV

Высоковольтное твердотельное устройство плавного пуска серии SDRQV (далее – устройство плавного пуска) представляет собой устройство плавного пуска высоковольтного двигателя, разработанное на основе новейших технических решений. Оно предназначено главным образом для управления пуском и о...

Отправить заявку

Описание

маркер

Высоковольтное твердотельное устройство плавного пуска серии SDRQV (далее — устройство плавного пуска) представляет собой устройство плавного пуска высоковольтного двигателя, разработанное на основе новейших технических решений. Оно предназначено главным образом для управления пуском и остановом асинхронных двигателей с короткозамкнутым ротором и синхронных двигателей, а также для их защиты. Устройство выполнено на нескольких тиристорах, соединённых последовательно и параллельно, что позволяет удовлетворять различные требования по току и напряжению.

Изделие широко применяется при номинальном напряжении 3000–15000 В в таких отраслях, как электроэнергетика, производство строительных материалов, химическая промышленность, металлургия, сталелитейная промышленность, целлюлозно-бумажная промышленность. Устройство может успешно использоваться в комплекте с насосами, вентиляторами, компрессорами, дробилками, мешалками, конвейерами и другим электромеханическим оборудованием. Оно является идеальным оборудованием для пуска и защиты высоковольтных двигателей.

Устройство плавного пуска предусматривает два конструктивных исполнения:

1.Раздельное исполнение: со стороны питания предусмотрен шкаф отходящей линии двигателя; от шкафа отходящей линии кабель прокладывается к шкафу плавного пуска; от шкафа плавного пуска кабель прокладывается к двигателю.

2.Моноблочное исполнение: высоковольтный твердотельный шкаф плавного пуска, в котором распределительный шкаф и устройство плавного пуска объединены в одном шкафу; отличается компактными размерами, удобным монтажом и возможностью установки в ряд с другими шкафами.

Принцип работы

Ядром управления серии SDRQV является микропроцессор (CPU). Микропроцессор управляет фазовым углом открытия тиристоров (SCR), снижая напряжение на двигателе, затем плавно регулирует напряжение и ток двигателя, плавно увеличивая крутящий момент, пока двигатель не разгонится до полной скорости. Такой способ пуска позволяет снизить пусковой ударный ток и уменьшить воздействие на электрическую сеть и сам двигатель. Одновременно снижается механическое ударное воздействие на механическое нагрузочное оборудование, соединённое с двигателем, что продлевает срок службы оборудования, сокращает количество отказов и время простоя для диагностики.

После выхода двигателя на полную скорость ток двигателя снижается до нормального значения тока при полной скорости. Устройство плавного пуска серии SDRQV имеет выходное реле байпаса, которое замыкает высоковольтный вакуумный контактор байпаса, в результате ток двигателя проходит через байпасный контактор, предотвращая тепловые потери, вызванные падением напряжения на открытых тиристорах (SCR), что повышает эффективность и надёжность работы.

Технические особенности

1.Не требует технического обслуживания: тиристоры являются бесконтактными электронными компонентами; в отличие от изделий других типов, не требуют частого обслуживания жидкостей и деталей и т. п.; механический ресурс заменён на срок службы электронных компонентов, возможна непрерывная эксплуатация в течение нескольких лет без остановки для технического обслуживания.

2.Простота монтажа и эксплуатации: SDRQV представляет собой законченную систему управления пуском и защиты двигателя; при монтаже достаточно подключить силовые провода и провода двигателя, чтобы ввести систему в эксплуатацию; перед подачей высокого напряжения допускается проведение электрических испытаний всей системы на низком напряжении.

3.Функция резервирования: внутри устройства установлен вакуумный контактор, позволяющий напрямую запускать двигатель; при неисправности SDRQV двигатель может быть запущен напрямую с помощью вакуумного контактора, что обеспечивает непрерывность производства.

4.В качестве силовых элементов главной цепи используются высоковольтные тиристоры; предусмотрены системы выравнивания напряжения и защиты от перенапряжений.

5.SDRQV оснащён электромагнитным блокировочным устройством, предотвращающим случайный доступ внутрь высоковольтного устройства при наличии напряжения.

6.Передовая технология передачи сигналов по оптоволокну обеспечивает гальваническую развязку между цепями управления и контроля высоковольтных тиристоров и низковольтными цепями управления.

7.Для централизованного управления используется 32-разрядный микроконтроллер с ядром ARM, обеспечивающий высокую эффективность управления в реальном времени, наглядное отображение, высокую надёжность и хорошую стабильность.

8.Система отображения на ЖК-дисплее/сенсорном экране на китайском и английском языках, удобный пользовательский интерфейс.

9.Имеется интерфейс связи RS-485 для обмена данными с верхним уровнем или центральным пунктом управления.

10.Все печатные платы проходят строгие испытания на старение.
